Przycisk przełączy NO/NC podświetlany z uchwytem etykiety biały transparentny 6A, 250V, Valena Life | 752114 Legrand

Opis i Kluczowe Cechy

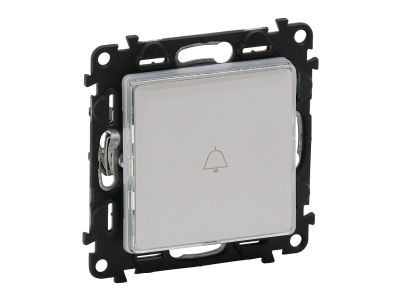

Przycisk przełączny NO/NC podświetlany z uchwytem etykiety Valena Life (symbol 752114) to kompaktowy mechanizm do sterowania oświetleniem i sygnalizacji. Łączy funkcję przełącznika zwierno-rozwiernego z energooszczędnym podświetleniem LED, co ułatwia lokalizację w ciemności. Prąd znamionowy 6 A przy napięciu 250 V AC zapewnia bezpieczną pracę w standardowych obwodach instalacyjnych. Wyposażony w automatyczne zaciski sprężynowe, które przyspieszają montaż. W zestawie transparentny klawisz z trzema wymiennymi wkładami (biały, kremowy, aluminium) oraz transparentna osłona przeciwpyłowa.

• Styk NO/NC (przełączny): Pozwala zarówno na załączanie, jak i rozłączanie obwodu – funkcjonalność odpowiednia do sterowania oświetleniem z dwóch miejsc lub jako przycisk dzwonkowy.
• Podświetlenie LED 0,15 mA: Energooszczędna lampka sygnalizująca położenie przycisku, idealna do pomieszczeń bez dostępu światła dziennego (zasilanie 12 V~).
• Automatyczne zaciski sprężynowe: Umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi – oszczędność czasu podczas instalacji.
• Uchwyt etykiety: Pozwala na oznakowanie funkcji przycisku, co ułatwia identyfikację w rozdzielnicach i systemach automatyki.
• Wymienne wkłady kolorystyczne: Trzy wkłady (biały, kremowy, aluminium) umożliwiają dopasowanie wyglądu do aranżacji wnętrza.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla osprzętu elektroinstalacyjnego. Posiada certyfikat CE. Montaż i eksploatacja powinny odbywać się zgodnie z obowiązującymi przepisami i zaleceniami producenta.

Zastosowanie

Przycisk przełączny NO/NC Valena Life znajduje zastosowanie w instalacjach mieszkaniowych oraz komercyjnych. Dzięki podświetleniu i uchwytowi na etykietę sprawdza się w miejscach wymagających szybkiej identyfikacji.

• Sterowanie oświetleniem – załączanie/wyłączanie z jednego lub dwóch miejsc (funkcja przełącznika schodowego).
• Jako przycisk dzwonkowy lub sygnalizacyjny w systemach przywoławczych (np. w biurach, recepcjach).
• W automatyce budynkowej do wysyłania impulsów do styczników, przekaźników lub modułów PLC.
• Oznakowanie funkcji przy użyciu uchwytu na etykietę – identyfikacja w tablicach rozdzielczych, szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Mechanizm mocowany za pomocą pazurków lub wkrętów do puszek montażowych. Przewody łączyć z zaciskami sprężynowymi – upewnić się, że są dobrze osadzone. Nie przekraczać dopuszczalnego prądu 6 A. Przekrój przewodów dobrać zgodnie z obowiązującymi normami. Po zamontowaniu umieścić transparentną osłonę przeciwpyłową.

FAQ

• Czy podświetlenie wymaga dodatkowego zasilania? Podświetlenie LED jest zasilane napięciem 12 V~ (zgodnie z danymi produktu) i pobiera prąd 0,15 mA. Działa jako stała sygnalizacja położenia przycisku.
• Jaki stopień ochrony ma przycisk? W dostępnych danych nie podano konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnętrznych – standardowo dla tego typu osprzętu przyjmuje się IP20.
• Czy styk jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? Styk jest przełączny (NO/NC) – posiada zarówno zestyk zwierny, jak i rozwierny. Pozwala to na pracę w obu konfiguracjach w zależności od potrzeb instalacji.
