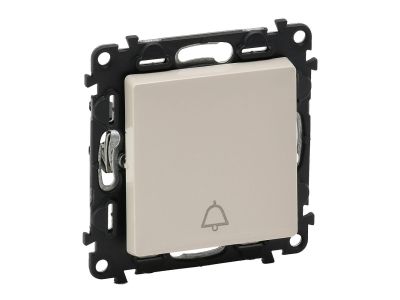

Przycisk przełączny NO/NC 6A, z symbolem dzwonka, kremowy, Valena Life | 752215 Legrand

Opis i Kluczowe Cechy

Przycisk przełączny NO/NC z symbolem dzwonka, seria Valena Life, kolor kremowy (symbol 752215). Przystosowany do pracy przy napięciu 250 V~ i prądzie 6 A. Wyposażony w automatyczne zaciski sprężynowe ułatwiające podłączenie przewodów. Montaż za pomocą pazurków lub wkrętów w standardowej puszce. Mechanizm w komplecie z klawiszem/plakietką, do wyposażenia w ramkę (sprzedawaną osobno).

• Styk przełączny NO/NC: Umożliwia sterowanie zarówno załączaniem, jak i wyłączaniem obwodu, idealny do zastosowań dzwonkowych i sygnalizacyjnych.
• Prąd znamionowy 6 A / napięcie 250 V~: Zapewnia bezpieczną pracę w standardowych obwodach domowych i biurowych.
• Automatyczne zaciski sprężynowe: Skracają czas montażu i eliminują potrzebę dokręcania śrub – szybkie i pewne podłączenie przewodów.
• Kolor kremowy (symbol dzwonka): Estetyczne wykończenie dopasowane do aranżacji wnętrz, z symbolem dzwonka na klawiszu dla łatwej identyfikacji.
• Montaż za pomocą pazurków lub wkrętów: Elastyczność instalacji w puszkach o różnych konstrukcjach; mechanizm pasuje do standardowych ramek Valena Life.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodny z normami europejskimi (EN) dotyczącymi łączników instalacyjnych.

Zastosowanie

Przycisk przełączny NO/NC 752215 przeznaczony jest do sterowania obwodami sygnalizacyjnymi i sterowniczymi w instalacjach niskiego napięcia.

• Sterowanie dzwonkiem domowym lub biurowym – chwilowe załączenie sygnału.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w systemach automatyki budynkowej.
• Łączenie w funkcji przełącznika schodowego (przy użyciu odpowiedniego zestawu) – możliwość załączania/wyłączania oświetlenia z dwóch miejsc.
• Sygnalizacja i sterowanie w szafach sterowniczych i rozdzielnicach (jako przycisk chwilowy normalnie otwarty lub normalnie zamknięty).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się w puszce instalacyjnej za pomocą dołączonych pazurków lub wkrętów. Przewody podłączać do automatycznych zacisków sprężynowych zgodnie ze schematem na mechanizmie. Dla prawidłowego działania zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 6 A. Po montażu należy osłonić mechanizm transparentną osłoną przeciwpyłową (w zestawie) i zamontować ramkę.

FAQ

• Czy przycisk ma podświetlenie? Nie, przycisk nie jest wyposażony w podświetlenie – służy jako klasyczny przycisk dzwonkowy z mechanicznym symbolem.
• Jaki jest tryb pracy styku? Styk jest przełączny NO/NC (normalnie otwarty i normalnie zamknięty) – przycisk chwilowy powrotny. W stanie spoczynku styk NC jest zwarty, a NO rozwarty.
• Czy można go zamontować w standardowej puszce? Tak, mechanizm montuje się za pomocą pazurków lub wkrętów w puszce instalacyjnej o głębokości min. 40 mm. Do wykończenia wymagana jest ramka Valena Life (sprzedawana osobno).
