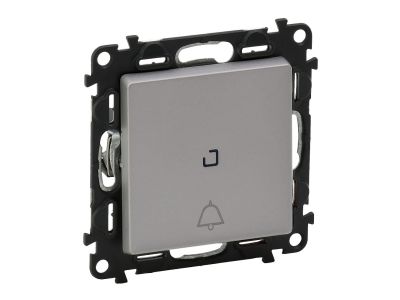

Przycisk przełączny NO/NC 6A, podświetlany, z symbolem dzwonka, aluminium, Valena Life | 752316 Legrand

Opis i Kluczowe Cechy

Przycisk przełączny NO/NC serii Valena Life (symbol 752316) to element sterujący przeznaczony do obwodów dzwonkowych i sygnalizacyjnych. Wyposażony w zestaw styków przełącznych (normalnie otwarty i normalnie zamknięty) o prądzie 6 A przy napięciu 250 V~, co pozwala na bezpieczne przełączanie dwóch obwodów bez ryzyka przeciążenia styków. Podświetlenie wykonane w technologii energooszczędnej diody LED (0,15 mA) zapewnia widoczność przycisku w ciemności, a aluminiowa obudowa gwarantuje trwałość i estetyczny wygląd. Mechanizm wyposażono w automatyczne zaciski sprężynowe oraz transparentną osłonę przeciwpyłową.

• Styki przełączne NO/NC (6 A, 250 V~): Umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami – np. włączenie dzwonka i sygnalizacji świetlnej – zachowując pełną kontrolę nad obciążeniem.
• Energooszczędna lampka LED (0,15 mA): Zapewnia stałe, delikatne podświetlenie symbolu dzwonka, ułatwiając lokalizację przycisku nawet przy całkowitym braku światła, przy minimalnym poborze prądu.
• Automatyczne zaciski sprężynowe: Skracają czas montażu – przewody wystarczy wsunąć, a zacisk sam się zablokuje, eliminując potrzebę dokręcania wkrętów.
• Obudowa aluminiowa z symbolem dzwonka: Łączy wytrzymałość mechaniczną z nowoczesnym designem; nadaje się do intensywnej eksploatacji w ruchu publicznym.
• Transparentna osłona przeciwpyłowa: Chroni mechanizm przed zabrudzeniami i pyłem podczas montażu oraz eksploatacji, wydłużając żywotność styków.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i rozwiązania konstrukcyjne zapewniają bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Przycisk przełączny NO/NC z podświetleniem i symbolem dzwonka znajduje zastosowanie przede wszystkim w obwodach dzwonkowych i sygnalizacyjnych, ale dzięki konfiguracji styków może służyć również do sterowania innymi odbiornikami.

• Sterowanie dzwonkiem lub sygnalizatorem akustycznym w budynkach mieszkalnych i biurowych.
• Podświetlany przycisk wywołania w domofonach i systemach kontroli dostępu.
• Przełączanie dwóch obwodów pomocniczych (np. sygnalizacja świetlna + dźwiękowa) w instalacjach alarmowych.
• Zastosowanie w automatyce budynkowej jako przycisk momentalny (monostabilny) do wysyłania impulsów do styczników lub przekaźników.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Mechanizm przeznaczony jest do montażu w standardowej puszce instalacyjnej; do mocowania służą pazurki lub wkręty (w zestawie). Przekrój przewodów należy dobrać do prądu roboczego (max 6 A) – zaleca się stosowanie przewodów miedzianych o przekroju 0,75–2,5 mm². Zaciski sprężynowe nie wymagają narzędzi – przewód należy wsunąć do końca i sprawdzić pewność połączenia. Po montażu należy założyć ramkę (nie dołączona, wybór według preferencji).

FAQ

• Czy podświetlenie LED można wymienić? Nie, dioda LED jest zintegrowana na stałe i zaprojektowana na cały okres eksploatacji produktu (pobór 0,15 mA). W przypadku uszkodzenia należy wymienić cały mechanizm.
• Jaki jest stopień ochrony IP? Produkt nie posiada deklarowanego stopnia ochrony IP; przeznaczony jest do montażu w suchych pomieszczeniach wewnętrznych. Transparentna osłona przeciwpyłowa chroni przed pyłem, ale nie przed wilgocią.
• Jak działa styk przełączny NO/NC? W stanie spoczynku styki NC (normalnie zamknięte) przewodzą prąd, a styki NO (normalnie otwarte) są rozwarte. Po naciśnięciu przycisku następuje przełączenie: NO zwierają się, NC rozwierają. Po zwolnieniu przycisku styki wracają do stanu początkowego (funkcja monostabilna).
