Przycisk potrójny zielony/STOP/zielony bez podświetlenia plastikowy I/ STOP/II | XB5AA731327 Schneider Electric

Opis i Kluczowe Cechy

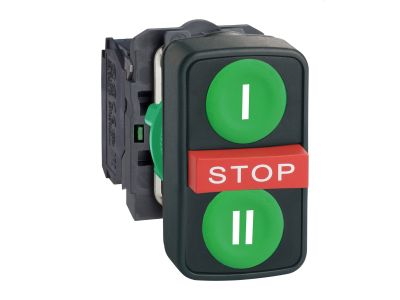

Schneider Electric Harmony XB5 XB5AA731327 to kompletny przycisk trójgłowicowy z dwoma zielonymi przyciskami (oznaczonymi I i II) oraz czerwonym przyciskiem STOP, przeznaczony do montażu w panelach sterowniczych o średnicy otworu 22 mm. Konfiguracja styków 2NO+1NC zapewnia elastyczność w sterowaniu obwodami pomocniczymi, a zaciski sprężynowe i śrubowe ułatwiają podłączanie przewodów. Brak podświetlenia eliminuje konieczność dodatkowego zasilania, upraszczając instalację.

• Konfiguracja styków 2NO + 1NC: Umożliwia sterowanie dwoma niezależnymi obwodami załączającymi oraz jednym obwodem rozłączającym – wszechstronne rozwiązanie do układów sterowania.
• Średnica montażowa 22 mm: Standardowy wymiar zgodny z większością obudów i paneli, ułatwiający integrację w istniejących instalacjach.
• Zaciski sprężynowe i śrubowe: Obsługa przewodów o przekroju od 0,22 mm² do 1,5 mm² (z końcówką kablową) daje elastyczność w doborze okablowania i przyspiesza montaż.
• Profil operatora: 2 przyciski kryte + 1 wystający STOP: Kryte przyciski zabezpieczone przed przypadkowym uruchomieniem, a wystający STOP łatwo dostępny w sytuacjach awaryjnych.
• Brak podświetlenia: Niższe zużycie energii i prostsza instalacja – idealne do zastosowań, gdzie sygnalizacja świetlna nie jest wymagana.

Zgodność z Normami

Przycisk spełnia wymagania normy EN/IEC 60947-1 w zakresie zacisków, co gwarantuje bezpieczne i niezawodne połączenia elektryczne. Posiada certyfikat CE zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Trójgłowicowa konstrukcja przycisku XB5AA731327 umożliwia realizację sekwencji sterowania (start/stop/wybór trybu) z jednego punktu w maszynach, liniach produkcyjnych oraz w automatyce budynkowej.

• Sterowanie rozruchem i zatrzymaniem silników za pomocą styczników – przyciski I i II jako załączanie, STOP jako wyłączanie awaryjne.
• Wysyłanie impulsów do przekaźników lub sterowników PLC w celu sekwencyjnego wyboru trybów pracy.
• Sygnalizacja stanów w szafach sterowniczych – bezpośrednie sterowanie lampkami sygnalizacyjnymi (bez podświetlenia przycisków).
• Realizacja funkcji „ręka-off-auto” w prostych układach sterowania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przycisk montuje się w otworze o średnicy 22 mm w panelu lub obudowie. Zaciski sprężynowe i śrubowe umożliwiają podłączenie przewodów o przekroju zgodnym z dokumentacją producenta – dostosuj przekrój do obciążenia obwodu. Moment dokręcania zacisków musi być zgodny z zaleceniami Schneider Electric. Po montażu sprawdź poprawność działania styków (zwarcie/rozwarcie) za pomocą miernika.

FAQ

• Czy przycisk jest podświetlany? Nie, model XB5AA731327 nie posiada podświetlenia, co oznacza prostszą instalację i brak dodatkowego zużycia energii.
• Jaki jest stopień ochrony tego przycisku? Producent nie podaje stopnia IP. Zaleca się montaż w suchych pomieszczeniach lub w obudowach o odpowiedniej klasie szczelności, aby zapewnić ochronę przed czynnikami zewnętrznymi.
• Jaki jest tryb pracy styków – czy są chwilowe? Styki działają w trybie wolnym (chwilowym) – przycisk powraca po zwolnieniu. Konfiguracja 2NO+1NC umożliwia przełączanie między stanami bez konieczności blokady mechanicznej.
