Przycisk potrójny z polem opisowym, diodami LED RGB i czujnikiem temperatury, antracyt, KNX e/s Q.x | 80143326 Hager

Opis i Kluczowe Cechy

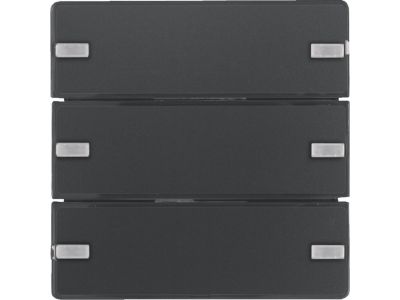

Przycisk potrójny KNX (symbol 80143326) z polem opisowym, diodami LED RGB oraz zintegrowanym czujnikiem temperatury w kolorze antracyt to element sterujący dla nowoczesnych instalacji automatyki budynkowej. Dzięki trzem niezależnym klawiszom umożliwia wygodne zarządzanie wieloma funkcjami, a konfigurowalne podświetlenie LED zwiększa czytelność i estetykę użytkowania.

• Potrójny przycisk (3-kanałowy): Sterowanie trzema niezależnymi odbiornikami lub scenami (np. oświetlenie, rolety, temperatura) z jednego punktu, co redukuje liczbę potrzebnych elementów sterujących.
• Diody LED RGB z indywidualną konfiguracją: Możliwość przypisania dowolnego koloru każdemu przyciskowi, ułatwiająca orientację w funkcjach i sygnalizację stanu (np. alarm, nastawa temperatury).
• Pole opisowe: Obszar na etykietę (np. drukowaną) umożliwiający jednoznaczne oznaczenie funkcji każdego przycisku – idealne w instalacjach o wielu sterownikach.
• Zintegrowany czujnik temperatury: Pomiar temperatury powietrza w pomieszczeniu, który może być wykorzystany przez system KNX do sterowania ogrzewaniem, wentylacją lub klimatyzacją.
• Komunikacja przez magistralę KNX: Pełna integracja z systemem automatyki budynkowej, umożliwiająca programowanie zaawansowanych scenariuszy i współpracę z innymi urządzeniami (siłowniki, termostaty, bramki).

Zgodność z Normami

Urządzenie przeznaczone do pracy w systemie KNX, certyfikowane zgodnie z normami tej magistrali (m.in. seria EN 50090). Posiada oznaczenie CE i jest przystosowane do montażu w standardowych instalacjach elektrycznych zgodnie z wymogami międzynarodowych przepisów bezpieczeństwa.

Zastosowanie

Przycisk potrójny KNX z czujnikiem temperatury i podświetleniem RGB znajduje zastosowanie w inteligentnych budynkach komercyjnych i mieszkaniowych, gdzie wymagane jest elastyczne sterowanie wieloma funkcjami z jednego panelu.

• Sterowanie oświetleniem (włącz/wyłącz, ściemnianie, sceny świetlne) z możliwością wizualnego potwierdzenia stanu dzięki diodom RGB.
• Manipulacja roletami, żaluzjami i markizami (podnoszenie, opuszczanie, zatrzymanie) z możliwością przypisania każdego klawisza do innej grupy.
• Zarządzanie strefami HVAC – wybór nastawy temperatury, trybu pracy (grzanie/chłodzenie) lub przywołanie scen komfortowych, sygnalizowanych kolorem diody.
• Funkcje sygnalizacyjne (np. alarm, przypomnienie o otwartym oknie) – czujnik temperatury może monitorować przekroczenie zadanych progów i uruchamiać powiadomienia.

Wskazówki Montażowe

Montaż oraz podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowanego elektryka posiadającego uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie magistrali KNX oraz zasilanie pomocnicze (jeśli występuje). Urządzenie przeznaczone jest do montażu w ramce natynkowej lub podtynkowej (puszka instalacyjna o standardowej głębokości). Programowanie odbywa się za pomocą oprogramowania ETS (Engineer Tool Software) – pamiętaj o pobraniu odpowiedniego pliku konfiguracyjnego (VD) od producenta. Podczas zaciskania przewodów stosuj się do momentów dokręcania oraz przekrojów zalecanych w dokumentacji technicznej.

FAQ

• Czy diody LED można konfigurować indywidualnie dla każdego przycisku? Tak, za pomocą oprogramowania ETS możesz przypisać dowolny kolor RGB do każdego z trzech klawiszy, a także określić zachowanie diody (stałe świecenie, miganie, reakcja na naciśnięcie).
• Jaki jest zakres pomiarowy czujnika temperatury? Producent nie podaje publicznie zakresu pomiarowego – czujnik został skalibrowany fabrycznie i współpracuje z systemem KNX, który odczytuje wartość temperatury w standardowej skali (zwykle od –20 do +50°C, ale należy sprawdzić w karcie katalogowej).
• Czy do poprawnej pracy wymagany jest dodatkowy zasilacz? Urządzenie zasilane jest z magistrali KNX (napięcie SELV 24 V DC) – nie potrzebuje osobnego zasilacza, pod warunkiem że magistrala spełnia wymagania dotyczące obciążenia (np. wymagany zasilacz KNX o odpowiedniej mocy).
