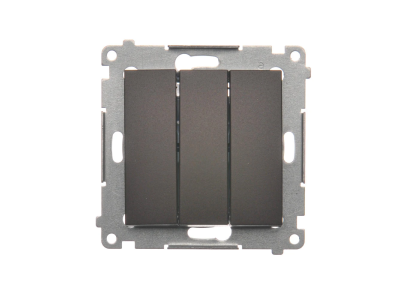

Przycisk potrójny z podświetleniem LED (moduł) 10AX, 250V, szybkozłącza, brąz mat DP31L.01/46 | DP31L.01/46 Kontakt Simon

Alternatywny kod produktu: WMDL-0312xx-046

Opis i Kluczowe Cechy

Przycisk potrójny z podświetleniem LED (moduł) o symbolu DP31L.01/46 to element sterowniczy przeznaczony do montażu w rozdzielnicach modułowych. Dzięki prądowi znamionowemu 10AX i napięciu 250V zapewnia bezpieczną pracę w obwodach oświetleniowych. Wyposażony w szybkozłącza ułatwiające instalację. Obudowa w kolorze brąz mat.

• Prąd znamionowy 10AX: umożliwia sterowanie obwodami oświetleniowymi o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 250V: kompatybilność z typowymi instalacjami niskiego napięcia w budynkach mieszkalnych i biurowych.
• Podświetlenie LED: wizualna sygnalizacja stanu włączenia/wyłączenia, ułatwiająca lokalizację przycisku w ciemności.
• Szybkozłącza: szybki i bezproblemowy montaż bez konieczności użycia narzędzi, oszczędność czasu podczas instalacji.
• Kolor brąz mat: estetyczne wykończenie pasujące do wielu aranżacji wnętrz.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z wymaganiami dyrektyw niskonapięciowych.

Zastosowanie

Przycisk potrójny z podświetleniem LED znajduje zastosowanie w sterowaniu odbiornikami w budynkach mieszkalnych, biurowych i użyteczności publicznej. Może pełnić funkcję przycisków dzwonków, załączania oświetlenia, sygnalizacji lub elementu sterującego w automatyce budynkowej.

• Sterowanie oświetleniem w pomieszczeniach – możliwość załączania trzech niezależnych obwodów.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w systemach automatyki.
• Sygnalizacja optyczna – podświetlenie LED informuje o stanie urządzenia.
• Automatyka budynkowa – jako panel przycisków w instalacjach inteligentnego domu.

Wskazówki Montażowe

Montaż i podłączenie powinny być wykonane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Szybkozłącza umożliwiają podłączenie przewodów o odpowiednim przekroju (dobranym do prądu obciążenia) bez użycia narzędzi, jednak zaleca się stosowanie momentu dokręcania oraz przekrojów zgodnie z dokumentacją producenta.

FAQ

• Czy podświetlenie LED jest wymienne? Dane produktu nie zawierają informacji o wymienności diody LED. Podświetlenie jest integralną częścią przycisku i w przypadku uszkodzenia należy wymienić cały moduł.
• Jaki stopień ochrony IP ma ten przycisk? Producent nie podaje stopnia ochrony dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicach wewnętrznych zabezpieczona jest przed dotykiem (IP20).
• Czy przycisk jest przystosowany do pracy w obwodach sterowania napięciem stałym? W dostępnych danych określono napięcie znamionowe 250V AC. Nie podano parametrów dla prądu stałego – przed zastosowaniem w obwodach DC należy skonsultować się z producentem.
