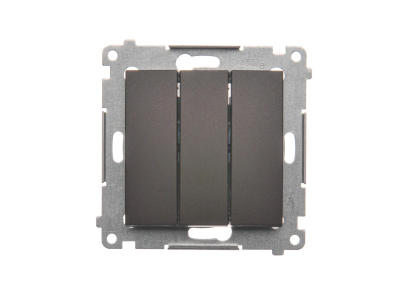

Przycisk potrójny (moduł) 10AX, 250V, szybkozłącza, brąz mat DP31.01/46 Simon 54 | DP31.01/46 Kontakt Simon

Alternatywny kod produktu: WMDL-032xxx-046

Opis i Kluczowe Cechy

Przycisk potrójny Simon 54 (symbol DP31.01/46) to modułowe urządzenie sterownicze z trzema niezależnymi przyciskami, wyposażone w szybkozłącza dla sprawnego montażu. Zaprojektowany do pracy przy napięciu 250 V i prądzie znamionowym 10 AX (obciążalność żarowa), zapewnia bezpieczne i niezawodne sterowanie odbiornikami w instalacjach elektrycznych. Kolor obudowy – brąz mat – nadaje estetyczny wygląd w rozdzielnicach i puszkach natynkowych.

• Prąd znamionowy 10 AX: gwarantuje bezpieczną pracę przy obciążeniach żarowych, np. w obwodach oświetleniowych, bez ryzyka przegrzania styków.
• Napięcie 250 V: zapewnia odpowiednią izolację dla typowej sieci niskiego napięcia (230/240 V), zwiększając bezpieczeństwo użytkowania.
• Szybkozłącza: umożliwiają szybkie i bezśrubowe podłączenie przewodów, skracając czas instalacji i eliminując potrzebę narzędzi.
• Potrójna konstrukcja (3 przyciski w jednym module): oszczędza miejsce w rozdzielnicy, pozwalając na niezależne sterowanie trzema obwodami z jednej pozycji.
• Kolor brąz mat: zapewnia elegancki, spójny wygląd w aranżacjach z widoczną aparaturą modułową.

Zgodność z Normami

Produkt zaprojektowano zgodnie z europejskimi standardami bezpieczeństwa i oznaczeniem CE. Jako aparatura modułowa przeznaczona do montażu w rozdzielnicach spełnia wymogi norm zharmonizowanych dla łączników i przycisków instalacyjnych. Szczegółowe dane normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Dzięki trzem niezależnym przyciskom moduł Simon 54 DP31.01/46 znajduje zastosowanie w różnych scenariuszach sterowania w instalacjach elektrycznych.

• Sterowanie oświetleniem w strefach, gdzie potrzebne są trzy oddzielne obwody (np. salon, korytarz, sypialnia).
• Wysyłanie impulsów do styczników lub przekaźników w układach automatyki (np. zdalne załączanie obwodów).
• Praca jako przyciski sterownicze w tablicach rozdzielczych – sygnalizacja, załączanie/wyłączanie urządzeń.
• W systemach inteligentnego budynku (np. sterowanie roletami, bramami) – każdy przycisk może obsługiwać odrębną funkcję.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Podłączenie przewodów należy wykonać zgodnie z dokumentacją producenta – dla szybkozłączy zaleca się użycie końcówek tulejkowych o odpowiednim przekroju. Przekrój przewodów musi być dobrany do prądu obciążenia i obowiązujących przepisów.

FAQ

• Czy przycisk posiada podświetlenie LED? Produkt nie jest wyposażony w podświetlenie – w danych nie podano informacji o diodzie sygnalizacyjnej.
• Jaki stopień ochrony (IP) ma to urządzenie? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20. W danych nie zawarto konkretnego stopnia ochrony, dlatego zaleca się ochronę przed wilgocią i kurzem w miejscu instalacji.
• Jakie napięcie i prąd mogę bezpiecznie przełączać przez ten przycisk? Zgodnie z danymi: napięcie 250 V AC, prąd do 10 AX (obciążalność żarowa). Przy obciążeniach indukcyjnych lub silnikowych należy sprawdzić parametry w katalogu producenta.
