Przycisk potrójny brak samopowrotny bez podświetlenia metalowy bez oznaczenia Harmony XB4 | ZB4BA791 Schneider Electric

Opis i Kluczowe Cechy

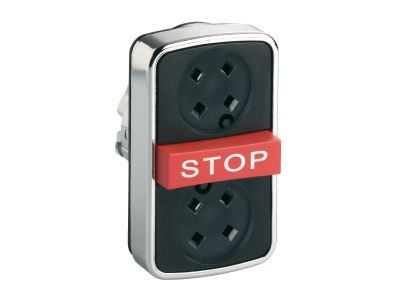

Przycisk potrójny Schneider Electric Harmony XB4 (symbol ZB4BA791) to kompletny zestaw sterowniczy w metalowej, chromowanej obudowie prostokątnej. W skład zestawu wchodzi jeden przycisk czerwony (funkcja STOP) oraz dwa gniazda przystosowane do samodzielnego montażu dodatkowych elementów sterowniczych lub sygnalizatorów. Produkt nie posiada mechanizmu samopowrotu (bistabilny), nie jest wyposażony w podświetlenie ani oznaczenia. Dzięki stopniom ochrony IP66 oraz IP69K sprawdza się w najbardziej wymagających środowiskach przemysłowych.

• Metalowa obudowa chromowana: wysoka odporność na uderzenia, wibracje i uszkodzenia mechaniczne – idealna do aplikacji w przemyśle ciężkim i transporcie.
• Stopień ochrony IP66 oraz IP69K: pełna odporność na kurz, strumienie wody oraz mycie ciśnieniowe w wysokiej temperaturze – gwarancja niezawodnej pracy w agresywnym otoczeniu.
• Szeroki zakres temperatur pracy (-40°C do 70°C): funkcjonowanie w ekstremalnych warunkach bez utraty parametrów użytkowych.
• Montaż w standardowym otworze Ø22 mm: łatwa integracja z istniejącymi panelami sterowniczymi, zgodność z międzynarodowym standardem wymiarowym.
• Brak mechanizmu samopowrotu (bistabilny): przycisk utrzymuje ostatnio ustawioną pozycję – doskonałe rozwiązanie do funkcji STOP, wymagających pewnego podtrzymania stanu.
• Certyfikaty Marine i Type 4X: sprawdzona odporność na środowisko morskie (sól, wilgoć) oraz zastosowania w rozdzielnicach o podwyższonej szczelności.

Zgodność z Normami

Produkt spełnia międzynarodowe standardy dla elementów sterowniczych przemysłowych i posiada certyfikaty Marine oraz Type 4X. Aparatura oznaczona jest znakiem CE. Szczegółowe informacje o zgodności z normami (IEC/EN) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przycisk potrójny ZB4BA791 przeznaczony jest do aplikacji, gdzie wymagana jest niezawodna kontrola maszyn i urządzeń w ciężkich warunkach przemysłowych. Dzięki metalowej obudowie i stopniom ochrony IP66/IP69K znajduje zastosowanie w:

• sterowaniu pracą maszyn w przemyśle spożywczym, chemicznym i w gospodarce wodno-ściekowej (mycie ciśnieniowe, wysoka wilgotność).
• funkcji awaryjnego zatrzymania (STOP) w aplikacjach wymagających przycisku bistabilnego (podtrzymanie wyłączenia).
• budowie pulpitów sterowniczych dla transportu morskiego i lądowego (odporność na wibracje, udary, mgłę solną).
• automatyce budynkowej i systemach sygnalizacji w lokalach narażonych na uszkodzenia mechaniczne.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przycisk montuje się w otworze Ø22 mm na panelu o grubości dopuszczonej przez producenta. Przed podłączeniem przewodów należy sprawdzić przekrój żył zgodny z obciążalnością prądową styków (zgodnie z dokumentacją techniczną). Wszystkie połączenia dokręcać momentem określonym w instrukcji producenta. Po montażu sprawdzić szczelność uszczelek – nie przekraczać momentu dokręcania pierścienia mocującego.

FAQ

• Czy przycisk ma podświetlenie LED? Nie, produkt nie jest wyposażony w element podświetlający. Do zastosowań sygnalizacyjnych można dobrać odpowiednie moduły świetlne montowane w gniazdach zestawu.
• Jaki stopień ochrony ma przycisk? Obudowa posiada stopień ochrony IP66 oraz IP69K – jest odporna na kurz, silne strumienie wody i mycie ciśnieniowe (zgodnie z normą DIN 40050-9).
• Czy przycisk jest samopowrotny? Nie, zgodnie z danymi producenta przycisk nie ma mechanizmu samopowrotu – po naciśnięciu pozostaje w danej pozycji (tryb bistabilny/podtrzymanie). Aby zmienić stan, należy ponownie nacisnąć.
