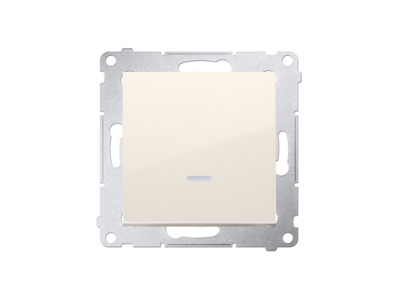

Przycisk pojedynczy zwierny z podśw.LED bez piktogramu (moduł) 16AX, 250V, zaciski śrubowe, kremowy | DP1AL.01/41 Kontakt Simon

Alternatywny kod produktu: WMDL-011xP2-041

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny z podświetleniem LED w kolorze kremowym (symbol DP1AL.01/41) to modułowa aparatura sterownicza do montażu na szynie DIN. Wyposażony w styk zwierny (NO) o prądzie znamionowym 16AX i napięciu 250V, a także zaciski śrubowe umożliwiające pewne i trwałe połączenie przewodów. Dzięki diodzie LED ułatwia lokalizację przycisku w słabo oświetlonych rozdzielnicach, a kompaktowa budowa pozwala na oszczędność miejsca w szafie sterowniczej.

• Styk zwierny (NO): Po naciśnięciu zamyka obwód – idealny do wysyłania impulsów sterujących do styczników, przekaźników lub PLC oraz do załączania obwodów oświetleniowych.
• Prąd znamionowy 16AX (16 A): Umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie pracy 250 V: Przystosowany do standardowych instalacji jednofazowych w budynkach mieszkalnych i komercyjnych.
• Podświetlenie LED: Wbudowana dioda LED ułatwia szybkie zlokalizowanie przycisku, co zwiększa ergonomię i bezpieczeństwo obsługi w warunkach ograniczonej widoczności.
• Zaciski śrubowe: Gwarantują solidne, niskorezystancyjne połączenie z przewodami – montaż bez specjalistycznych narzędzi, możliwość wielokrotnego zaciskania.
• Kolor kremowy: Estetyczne wykończenie, które harmonizuje z typowymi rozdzielnicami modułowymi, nie odbiega od standardowej kolorystyki.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Konstrukcja oraz parametry elektryczne są zgodne z europejskimi normami bezpieczeństwa dla aparatury modułowej. Montaż i eksploatacja zgodnie z przeznaczeniem zapewniają niezawodne działanie w instalacjach niskiego napięcia.

Zastosowanie

Przycisk DP1AL.01/41 sprawdza się w wielu scenariuszach sterowania i sygnalizacji w instalacjach elektrycznych oraz systemach automatyki budynkowej.

• Sterowanie oświetleniem – załączanie/wyłączanie obwodów oświetleniowych z jednego lub wielu punktów (w połączeniu z przekaźnikami bistabilnymi).
• Wysyłanie impulsów do styczników, przekaźników oraz wejść sterowników PLC – stosowany w układach automatyki i sterowania maszyn.
• Syganlizacja obecności napięcia lub stanu urządzenia – podświetlenie LED pełni również funkcję kontrolki (jeśli zasilane z obwodu sterowanego).
• Realizacja przycisków dzwonkowych, przywołania windy, włączników w systemach smart home – wszędzie tam, gdzie potrzebny jest chwilowy impuls zwierny.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (grupa SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przycisk przeznaczony jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta (jeśli nie podano – stosuj moment typowy dla zacisków śrubowych 0,5–0,8 Nm). Przekrój przewodów dobierz do prądu obciążenia i wymagań instalacji – dla prądu 16AX zaleca się przewody o przekroju co najmniej 1,5 mm². Po zamontowaniu sprawdź poprawność działania podświetlenia i styku przed załączeniem napięcia.

FAQ

• Czy przycisk jest podświetlany? Tak, wbudowana dioda LED świeci po przyłożeniu napięcia, co ułatwia lokalizację przycisku w ciemności. Sposób podłączenia podświetlenia zależy od konfiguracji – może być zasilane bezpośrednio z obwodu sterowanego lub wymagać osobnego przewodu neutralnego (szczegóły w instrukcji montażu).
• Jaki jest stopień ochrony (IP) tego przycisku? Producent nie podał konkretnego stopnia ochrony dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy ma stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporna na wilgoć ani wodę.
• Czy ten przycisk ma styk zwierny czy rozwierny? Jest to przycisk ze stykiem zwiernym (NO – normalnie otwarty). Oznacza to, że obwód zamyka się dopiero po naciśnięciu przycisku, a po zwolnieniu wraca do stanu rozwartego. Stosuje się go do impulsowego sterowania odbiornikami.
