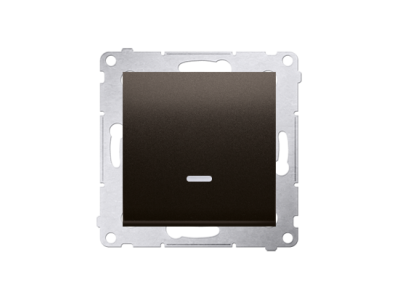

Przycisk pojedynczy zwierny z podśw.LED bez piktogramu (moduł) 16AX, 250V, zaciski śrubowe, brąz mat | DP1AL.01/46 Kontakt Simon

Alternatywny kod produktu: WMDL-011xP2-046

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny z podświetleniem LED, symbol DP1AL.01/46, to modułowe urządzenie sterownicze przeznaczone do montażu na szynie TH35. Wyposażony w zaciski śrubowe, przystosowany do pracy przy napięciu 250 V i prądzie znamionowym 16AX, co gwarantuje bezpieczną obsługę obwodów o znacznym obciążeniu. Matowy brązowy kolor pasuje do nowoczesnych aranżacji rozdzielnic.

• Prąd znamionowy 16AX: Zapewnia niezawodną pracę przy obciążeniach żarowych i rezystancyjnych bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V AC: Pozwala na bezpośrednie podłączenie do typowych instalacji jednofazowych.
• Podświetlenie LED: Ułatwia lokalizację przycisku w słabym oświetleniu oraz sygnalizuje stan załączenia obwodu.
• Zaciski śrubowe: Umożliwiają pewne i trwałe podłączenie przewodów o przekroju do 2,5 mm², co skraca czas montażu.
• Kolor brąz mat: Elegancki wygląd, który dobrze komponuje się z nowoczesnymi panelami i rozdzielnicami.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnie przyjętymi standardami bezpieczeństwa w branży elektrotechnicznej, przeznaczony do stosowania wewnątrz rozdzielnic i obudów.

Zastosowanie

Przycisk DP1AL.01/46 jest uniwersalnym elementem sterowniczym wykorzystywanym w instalacjach przemysłowych i budynkowych. Sprawdzi się w następujących scenariuszach:

• Sterowanie oświetleniem – bezpośrednie załączanie i wyłączanie obwodów żarowych i LED.
• Wysyłanie impulsów sterujących do styczników, przekaźników modułowych lub wejść PLC.
• Sygnalizacja obecności napięcia (dzięki podświetleniu LED) w panelach operatorskich.
• Automatyka budynkowa – przyciski w systemach sterowania roletami, bramami lub ogrzewaniem.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk przeznaczony jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 16AX (min. 1,5 mm² Cu). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy podświetlenie LED wymaga dodatkowego zasilania? Podświetlenie jest zintegrowane i przystosowane do napięcia 250 V AC. Działa po podaniu napięcia na zaciski przycisku – nie wymaga osobnego źródła. Szczegółowe parametry diody LED dostępne są w dokumentacji producenta.
• Jaki jest stopień ochrony tego przycisku? W dostarczonych danych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic charakteryzuje się stopniem IP20. Zalecamy instalację w suchych pomieszczeniach, wewnątrz obudów o odpowiedniej klasie szczelności.
• Jaki jest tryb pracy styku? Styk jest zwierny (normalnie otwarty – NO). Po naciśnięciu przycisku następuje zamknięcie obwodu, a po zwolnieniu powrót do stanu rozwartego.
