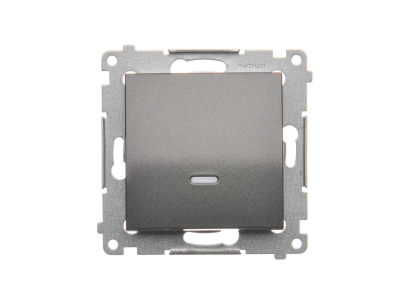

Przycisk pojedynczy zwierny podśw. LED, 16AX, zaciski śrubowe, antracyt DP1AL.01/48 Simon 54 | DP1AL.01/48 Kontakt Simon

Alternatywny kod produktu: WMDL-011xP2-048

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny z podświetleniem LED marki Simon (seria 54) o symbolu DP1AL.01/48 to element sterowniczy przeznaczony do chwilowego załączania obwodów elektrycznych. Wyposażony w zaciski śrubowe i zaprojektowany na prąd 16 AX, zapewnia bezpieczną i niezawodną pracę w instalacjach wymagających krótkotrwałego impulsu sterującego. Obudowa w kolorze antracyt pasuje do nowoczesnych aranżacji wnętrz.

• Prąd znamionowy 16 AX: umożliwia sterowanie obwodami o znacznym obciążeniu, np. oświetleniem żarowym lub halogenowym, bez ryzyka przegrzania styków.
• Podświetlenie LED: ułatwia lokalizację przycisku w ciemności oraz sygnalizuje jego gotowość do pracy.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, ułatwiając montaż i konserwację.
• Styk zwierny (NO) – chwilowy: po naciśnięciu zwierany, po zwolnieniu samoczynnie powraca do stanu rozwartego, co jest niezbędne w aplikacjach impulsowych (dzwonki, sterowanie stycznikami, bramami).
• Kolor antracyt: estetyczny wygląd dopasowany do nowoczesnych puszek i ramek Simon 54.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Zgodność z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej potwierdza bezpieczeństwo użytkowania w instalacjach budynkowych.

Zastosowanie

Przycisk DP1AL.01/48 znajduje zastosowanie wszędzie tam, gdzie konieczne jest wywołanie krótkotrwałego impulsu elektrycznego. Sprawdza się w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Sterowanie oświetleniem – włączanie/wyłączanie światła z jednego lub wielu punktów (jako przycisk schodowy).
• Wysyłanie impulsów do styczników, przekaźników lub modułów PLC w układach automatyki.
• Sygnalizacja – przywołanie windy, włączanie syreny, przycisk dzwonka.
• Automatyka budynkowa – realizacja funkcji tymczasowych w systemach inteligentnego domu.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Zaciski śrubowe należy dokręcać z momentem podanym w karcie katalogowej, a przekrój przewodów dobrać do prądu obciążenia i rodzaju instalacji. Po montażu sprawdzić poprawność działania przycisku.

FAQ

• Czy przycisk ma podświetlenie LED? Tak, przycisk wyposażono w wbudowane podświetlenie LED, które ułatwia jego lokalizację w ciemności i sygnalizuje gotowość.
• Jaki jest stopień ochrony przycisku? W dostarczonych danych producent nie podaje konkretnego stopnia IP. W typowych warunkach instalacyjnych (pomieszczenia suche) przyjmuje się ochronę przed dotykiem części pod napięciem (IP2X) – szczegółowe informacje należy sprawdzić w pełnej dokumentacji technicznej produktu.
• Jaki jest tryb pracy styku? Styk jest zwierny (NO – normalnie otwarty) i działa w trybie chwilowym. Po naciśnięciu obwód zostaje zamknięty, a po zwolnieniu sprężyna samoczynnie rozłącza styki.
