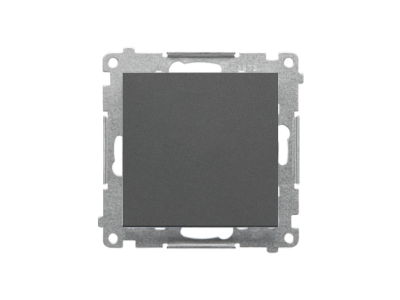

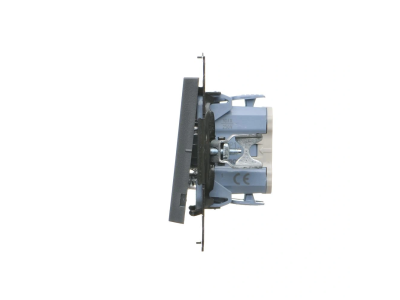

Przycisk pojedynczy zwierny bez piktogramu (moduł) 10 AX, 250V, szybkozłącza, Grafitowy mat Simon 55 | TP1.01/116 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny z serii Simon 55 to zaawansowane rozwiązanie elektroinstalacyjne, które łączy w sobie nowoczesny design z niezawodnością techniczną. Produkt charakteryzuje się eleganckim wykończeniem w kolorze grafitowym o matowej strukturze, co minimalizuje widoczność odcisków palców i nadaje wnętrzu prestiżowy charakter. Mechanizm został zaprojektowany do pracy pod napięciem znamionowym 250 V przy prądzie łączeniowym wynoszącym 10 AX. Wartość ta, oznaczona symbolem X, wskazuje na zdolność łącznika do bezpiecznego operowania obciążeniami o charakterze indukcyjnym oraz pojemnościowym, co jest kluczowe w nowoczesnych systemach oświetleniowych LED.

• Szybkozłącza: Zastosowanie nowoczesnych zacisków bezśrubowych pozwala na skrócenie czasu montażu o połowę, gwarantując jednocześnie stałą siłę docisku przewodu, która nie ulega poluzowaniu pod wpływem drgań.
• Modułowa konstrukcja: Produkt dostarczany jako moduł pozwala na swobodną konfigurację w ramkach wielokrotnych serii Simon 55, dopasowując się do indywidualnych potrzeb projektu.
• Trwałość materiału: Wykonanie z wysokiej jakości tworzywa termoplastycznego wzmocnionego dodatkami antystatycznymi zapewnia odporność na zarysowania oraz promieniowanie UV.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa określone w europejskich normach zharmonizowanych dla osprzętu elektroinstalacyjnego. Mechanizm został przetestowany pod kątem wytrzymałości dielektrycznej oraz poprawności działania styków przy pełnym obciążeniu. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie w suchych pomieszczeniach mieszkalnych i biurowych. Zastosowane materiały są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji szkodliwych takich jak ołów czy kadm.

Zastosowanie

Przycisk zwierny (monostabilny) znajduje szerokie zastosowanie w instalacjach inteligentnego domu oraz tradycyjnych układach sterowania. Idealnie sprawdza się jako element sterujący przekaźnikami bistabilnymi, sterownikami rolet, ściemniaczami oświetlenia czy systemami dzwonkowymi. Dzięki braku piktogramu na klawiszu, produkt jest uniwersalny i może pełnić dowolną funkcję w systemie automatyki budynkowej, zachowując spójność estetyczną z pozostałymi elementami osprzętu w obiekcie.

Wskazówki Montażowe

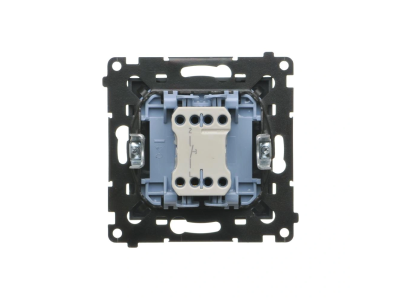

Montaż mechanizmu TP1.01/116 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie w obwodzie jest odłączone. Dzięki zastosowaniu szybkozłączy, instalator powinien odizolować końcówkę przewodu na długość wskazaną na obudowie mechanizmu, a następnie wsunąć go bezpośrednio w zacisk. Solidny mostek montażowy posiada specjalne nacięcia ułatwiające precyzyjne pozycjonowanie modułu w poziomie i pionie przy montażu wielokrotnym. Produkt wymaga dokupienia ramki zewnętrznej z serii Simon 55.

FAQ

• Czy przycisk posiada podświetlenie? Prezentowany model TP1.01/116 jest wersją bez podświetlenia, co czyni go idealnym do sypialni lub miejsc, gdzie zbędna jest sygnalizacja świetlna.
• Czy można go użyć do sterowania dzwonkiem? Tak, jest to klasyczny przycisk zwierny, który po puszczeniu klawisza wraca do pozycji wyjściowej, co jest standardem w instalacjach dzwonkowych.
• Jakie przewody można podłączyć do szybkozłączy? Szybkozłącza są przystosowane do przewodów typu drut o przekrojach od 1,5 mm² do 2,5 mm², co zapewnia optymalne przewodzenie prądu w standardowych obwodach oświetleniowych.
