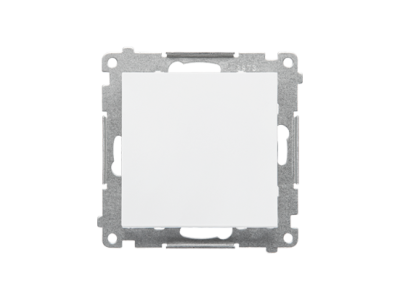

Przycisk pojedynczy zwierny bez piktogramu (moduł) 10 AX, 250 V~, szybkozłącza, Biały mat Simon 55 | TP1.01/111 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny z serii Simon 55 to zaawansowane rozwiązanie elektroinstalacyjne, które łączy w sobie nowoczesną estetykę z niezawodnością techniczną. Produkt charakteryzuje się prądem znamionowym wynoszącym 10 AX, co pozwala na bezpieczne sterowanie obwodami oświetleniowymi oraz innymi odbiornikami o charakterze indukcyjnym i rezystancyjnym przy napięciu znamionowym 250 V~. Wykończenie w kolorze białym matowym nadaje osprzętowi elegancki, minimalistyczny wygląd, który doskonale wpisuje się w nowoczesne wnętrza biurowe i mieszkalne.

• Mechanizm zwierny: Przycisk działa w trybie monostabilnym, co oznacza, że powraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku, idealnie współpracując z przekaźnikami bistabilnymi lub systemami inteligentnego domu.
• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do dokręcania śrub, co znacząco skraca czas instalacji i gwarantuje stałą siłę docisku przewodu, zapobiegając jego poluzowaniu w wyniku drgań.
• Brak piktogramu: Czysta powierzchnia klawisza bez oznaczeń pozwala na uniwersalne zastosowanie mechanizmu w dowolnym celu sterowniczym.
• Wysoka jakość materiałów: Wykonanie z tworzywa termoplastycznego o wysokiej odporności na zarysowania zapewnia długowieczność produktu nawet w miejscach o dużym natężeniu ruchu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków, chroniąc przed dostępem do części niebezpiecznych.

Zastosowanie

Przycisk pojedynczy zwierny Simon 55 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest niezastąpiony w układach sterowania oświetleniem klatkowym (współpraca z automatami schodowymi), sterowaniu dzwonkami do drzwi oraz jako element wejściowy dla sterowników PLC w systemach automatyki budynkowej. Dzięki uniwersalnemu designowi i modułowej konstrukcji, może być montowany w ramkach wielokrotnych, tworząc spójne estetycznie zestawy z gniazdami i innymi łącznikami serii Simon 55.

Wskazówki Montażowe

Montaż modułu TP1.01/111 jest intuicyjny i szybki dzięki zastosowaniu czytelnych oznaczeń na korpusie mechanizmu. Poniżej znajdują się kluczowe wskazówki dla instalatora:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 11-12 mm), aby zapewnić pełne osadzenie w szybkozłączu.
• Mocowanie w puszce: Mechanizm wyposażony jest w solidne pazurki oraz wkręty, co pozwala na stabilne osadzenie w puszce podtynkowej o średnicy 60 mm.
• Dobór ramki: Produkt jest modułem i wymaga dokupienia dedykowanej ramki z serii Simon 55 (np. Simon 55 Nature lub Simon 55 Line).
• Bezpieczeństwo: Wszelkie prace instalacyjne należy wykonywać przy odłączonym napięciu zasilania w obwodzie.

FAQ

Czy przycisk posiada podświetlenie?
Prezentowany model TP1.01/111 jest wersją bez podświetlenia. Jeśli wymagana jest sygnalizacja świetlna, należy wybrać model z wbudowaną diodą LED lub doposażyć mechanizm w dedykowany moduł podświetlający, o ile konstrukcja na to pozwala.

Czy mogę użyć tego przycisku do sterowania roletami?
Ten konkretny model jest przyciskiem pojedynczym zwiernym. Do sterowania roletami zaleca się stosowanie dedykowanych przycisków żaluzjowych (dwuklawiszowych) z blokadą mechaniczną lub elektryczną, które są dostępne w serii Simon 55.

Jakie przewody można podłączyć do szybkozłączy?
Szybkozłącza są przystosowane do przewodów sztywnych (drut) o przekroju od 1,5 mm² do 2,5 mm², co zapewnia optymalne parametry przewodzenia i trwałość styku.
