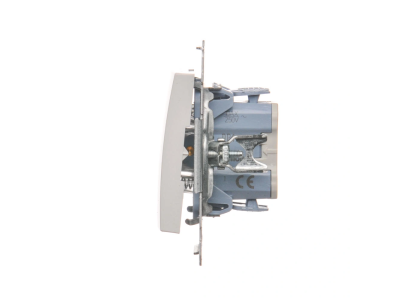

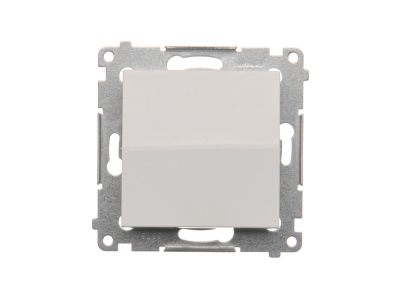

Przycisk pojedynczy zwierny bez piktogramu, 10AX, szybkozłącza, biały DP1.01/11 Simon 54 | DP1.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk pojedynczy zwierny DP1.01/11 z serii Simon 54 to wysokiej klasy osprzęt elektroinstalacyjny, zaprojektowany z myślą o nowoczesnych systemach sterowania oświetleniem oraz automatyką budynkową. Mechanizm charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne i niezawodne przełączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym. Urządzenie działa w trybie monostabilnym – po naciśnięciu klawisza następuje zamknięcie obwodu, a zintegrowany mechanizm sprężynowy powoduje samoczynny powrót przycisku do pozycji wyjściowej natychmiast po zwolnieniu nacisku.

• Szybkozłącza: Zastosowanie nowoczesnych zacisków bezśrubowych typu szybkozłącza znacząco skraca czas instalacji oraz gwarantuje stały docisk przewodu, eliminując ryzyko poluzowania się styku w wyniku drgań lub upływu czasu.
• Materiał wykonania: Korpus wykonany z wysokiej jakości tworzywa termoplastycznego wzmocnionego dodatkami antystatycznymi, co minimalizuje osadzanie się kurzu na białej powierzchni klawisza.
• Uniwersalność: Brak piktogramu na klawiszu sprawia, że produkt jest niezwykle uniwersalny i może pełnić funkcję przycisku dzwonkowego, sterownika przekaźnika bistabilnego lub elementu systemu inteligentnego domu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego trwałość mechaniczną oraz elektryczną. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) zapewnia bezpieczne użytkowanie wewnątrz budynków mieszkalnych i komercyjnych. Produkt posiada certyfikat CE oraz przeszedł pozytywnie testy jakościowe producenta Kontakt Simon.

Zastosowanie

Przycisk DP1.01/11 znajduje szerokie zastosowanie w instalacjach elektrycznych niskiego napięcia. Jest idealnym rozwiązaniem do sterowania przekaźnikami czasowymi (np. oświetlenie klatki schodowej), automatami schodowymi, dzwonkami do drzwi oraz systemami sterowania roletami (w konfiguracji z odpowiednim sterownikiem). Dzięki eleganckiemu wykończeniu w kolorze białym, doskonale komponuje się z nowoczesnymi wnętrzami biurowymi, hotelowymi oraz mieszkalnymi, stanowiąc estetyczny element wykończenia instalacji.

Wskazówki Montażowe

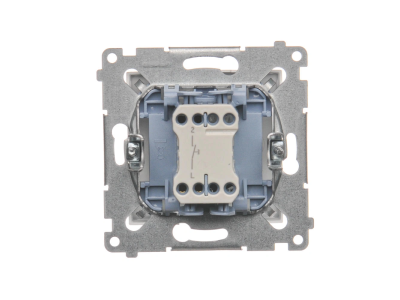

Montaż mechanizmu powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować końcówkę przewodu na odpowiednią długość (zgodnie z przymiarem na korpusie) i wsunąć ją w zacisk. Solidny mostek montażowy posiada specjalne nacięcia ułatwiające precyzyjne pozycjonowanie mechanizmu w zestawach wielokrotnych. Produkt jest kompatybilny z ramkami serii Simon 54 Nature oraz Simon 54 Premium. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone.

FAQ

• Czy przycisk posiada podświetlenie? Model DP1.01/11 jest wersją podstawową bez podświetlenia. Istnieje jednak możliwość doposażenia go w moduł podświetlenia LED, jeśli wymaga tego specyfika instalacji.
• Jaki przekrój przewodu można podłączyć do szybkozłączy? Szybkozłącza są przystosowane do przewodów sztywnych (drut) o przekroju od 1,5 mm² do 2,5 mm², co zapewnia optymalne przewodzenie prądu 10AX.
• Czy produkt można zamontować w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, co pozwoli na uzyskanie stopnia ochrony IP44, wymaganego w strefach o podwyższonej wilgotności.
