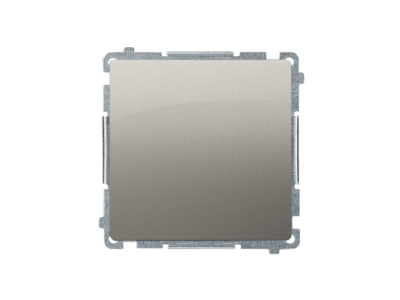

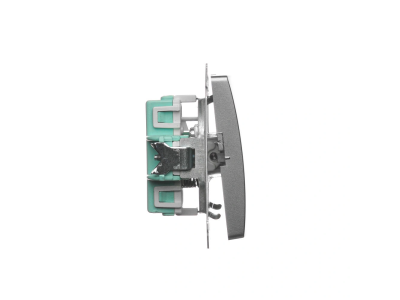

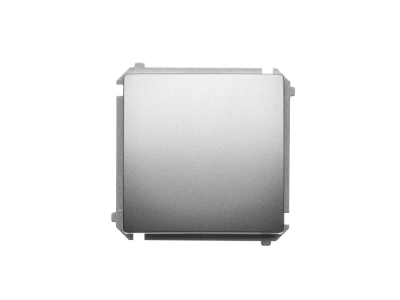

Przycisk pojedynczy rozwierny bez piktogramu (moduł) 10AX, 250V, zaciski śrubowe, satynowy | BMPR1.01/29 Kontakt Simon

Alternatywny kod produktu: WMUL-011RP1-H011

Opis i Kluczowe Cechy

Przycisk pojedynczy rozwierny BMPR1.01/29 to modułowy element sterowniczy w wykończeniu satynowym, przeznaczony do montażu w rozdzielnicach. Dzięki prądowi znamionowemu 10AX (dla obciążeń żarowych) i napięciu 250V AC zapewnia bezpieczną i niezawodną pracę w obwodach oświetleniowych oraz sygnalizacyjnych. Zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów.

• Styk rozwierny (NC): Gwarantuje stan zamknięty obwodu w pozycji spoczynkowej – idealny do realizacji funkcji bezpieczeństwa i wyłączania awaryjnego.
• Prąd znamionowy 10AX (obciążenie żarowe): Umożliwia bezproblemowe sterowanie obwodami żarowymi i halogenowymi bez ryzyka przeciążenia styków.
• Napięcie 250V AC: Zapewnia kompatybilność z typowymi instalacjami niskiego napięcia w budynkach mieszkalnych i komercyjnych.
• Zaciski śrubowe: Ułatwiają szybki i pewny montaż przewodów o przekroju dostosowanym do obciążenia, bez konieczności stosowania specjalnych narzędzi.
• Wykończenie satynowe: Elegancki, matowy wygląd, odporny na odciski palców i zarysowania, dopasowujący się do estetyki nowoczesnych rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach wykonanych zgodnie z obowiązującymi przepisami (PN-IEC 60364 i pokrewne).

Zastosowanie

Przycisk rozwierny BMPR1.01/29 znajduje zastosowanie wszędzie tam, gdzie wymagane jest wysyłanie impulsów sterujących lub bezpieczne rozłączanie obwodów. Sprawdza się zarówno w instalacjach nowych, jak i modernizowanych.

• Sterowanie oświetleniem (włączanie/wyłączanie) w systemach sterowania ręcznego.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanów awaryjnych – przycisk NC w roli wyłącznika bezpieczeństwa (przy odłączeniu napięcia otwiera obwód).
• Automatyka budynkowa – przyciski funkcyjne w szafkach sterowniczych i rozdzielnicach oświetleniowych.

Wskazówki Montażowe

Montaż przycisku BMPR1.01/29 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Element mocuje się na szynie DIN TH35 (35 mm). Dokręć zaciski śrubowe momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia i wymogów instalacji.

FAQ

• Czy przycisk ma podświetlenie LED? Nie, model BMPR1.01/29 nie posiada podświetlenia. Jest to przycisk bezpiktogramowy, przeznaczony do oznakowania zewnętrznego (np. naklejki opisowe).
• Jaki stopień ochrony ma ten przycisk? Jako modułowa aparatura do montażu wewnątrz rozdzielnicy, przycisk charakteryzuje się typowym dla tej klasy sprzętu stopniem ochrony IP20 (ochrona przed ciałami stałymi o średnicy >12,5 mm). Stopień ochrony całej rozdzielnicy określa jej obudowa.
• Jaki jest tryb pracy styku? Styk jest rozwierny (NC – normalnie zamknięty). W stanie spoczynkowym (przycisk nie wciśnięty) obwód jest zamknięty, a po naciśnięciu otwiera się. Po zwolnieniu wraca do stanu zamkniętego.
