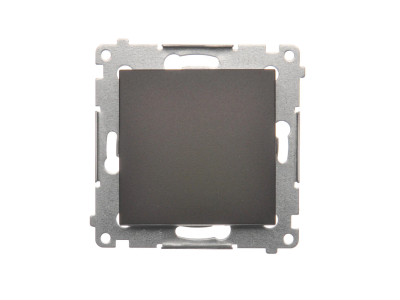

Przycisk pojedynczy rozwierny bez piktogramu (moduł) 10AX, 250V, szybkozłącza, brąz mat DPR1.01/46 | DPR1.01/46 Kontakt Simon

Alternatywny kod produktu: WMDL-0PR3xx-046

Opis i Kluczowe Cechy

Przycisk pojedynczy rozwierny (NC) bez piktogramu DPR1.01/46 to modułowy łącznik instalacyjny o prądzie znamionowym 10AX i napięciu 250 V AC. Wyposażony w szybkozłącza, które skracają czas montażu i eliminują potrzebę użycia narzędzi. Obudowa w kolorze brąz mat zapewnia estetyczne dopasowanie do nowoczesnych aranżacji wnętrz.

• Styk rozwierny (NC): w stanie spoczynku obwód jest zamknięty – naciśnięcie rozwiera go, co pozwala na budowę układów sygnalizacji, blokad lub sterowania w konfiguracji normalnie zamkniętej.
• Prąd znamionowy 10AX: umożliwia bezpieczne sterowanie obciążeniami żarowymi do 1000 W (przy 250 V) bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V AC: kompatybilność z typowymi instalacjami domowymi i biurowymi.
• Szybkozłącza: beznarzędziowe podłączenie przewodów – oszczędność czasu instalacji i łatwa wymiana.
• Brak piktogramu: uniwersalny wygląd umożliwiający indywidualne oznaczenie lub zastosowanie w aplikacjach, gdzie graficzny symbol nie jest wymagany.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla łączników instalacyjnych. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż zgodny z obowiązującymi przepisami gwarantuje niezawodność i ochronę użytkownika.

Zastosowanie

Przycisk rozwierny DPR1.01/46 znajduje zastosowanie wszędzie tam, gdzie wymagane jest chwilowe załączenie lub wyłączenie obwodu w konfiguracji normalnie zamkniętej. Idealny do instalacji wymagających fizycznego rozwarcia toru prądowego.

• Sterowanie oświetleniem w układzie schodowym lub krzyżowym z wykorzystaniem styków NC.
• Sygnlizacja dzwonków, przywołań lub alarmów – przycisk jako element rozwarcia obwodu.
• Impulsy sterujące dla styczników, przekaźników lub PLC w aplikacjach automatyki budynkowej.
• Blokada obwodu w układach bezpieczeństwa (wyłączniki krańcowe, przyciski awaryjnego wyłączenia w niekrytycznych aplikacjach – zawsze zgodnie z projektem).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przycisk przeznaczony jest do montażu w puszce podtynkowej lub natynkowej (rozstaw 60 mm). Szybkozłącza dostosowane są do przewodów o przekroju 0,75–2,5 mm². Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność działania styku (rozwierny – w stanie spoczynku mierzona rezystancja bliska 0 Ω).

FAQ

• Czy przycisk jest podświetlany? Nie, model DPR1.01/46 nie posiada wbudowanego podświetlenia LED ani piktogramu – jest to wersja podstawowa, przeznaczona do ogólnego sterowania.
• Jaki stopień ochrony IP ma ten przycisk? Producent nie podaje konkretnej wartości IP. Dla aparatury modułowej montowanej wewnątrz pomieszczeń standardowo przyjmuje się IP20 – nie jest to parametr deklarowany przez producenta, dlatego przed montażem w warunkach podwyższonej wilgotności sprawdź dokumentację instalacji.
• Jaki tryb pracy styku – NO czy NC? Jest to styk rozwierny (NC), czyli normalnie zamknięty. W stanie spoczynku obwód jest przewodzony, po naciśnięciu przycisku następuje rozwarcie.
