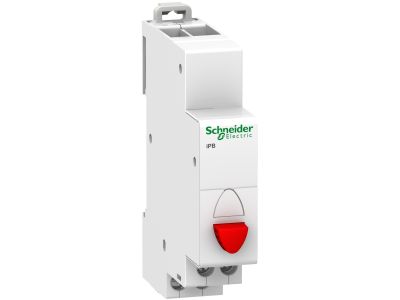

Przycisk pojedynczy iPB-20-01-R 20A 1NC czerwony z samopowrotem, Acti 9 | A9E18031 Schneider Electric

Opis i Kluczowe Cechy

Przycisk pojedynczy iPB-20-01-R z serii Acti 9 od renomowanego producenta Schneider Electric to wysokiej klasy komponent modułowy przeznaczony do precyzyjnego sterowania obwodami elektrycznymi. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A, co pozwala na bezpieczną pracę w wymagających instalacjach rozdzielczych. Wyposażone w jeden styk normalnie zamknięty (1NC), urządzenie działa w trybie z samopowrotem, co oznacza, że powraca do swojej pozycji wyjściowej natychmiast po zwolnieniu nacisku przez operatora. Wyraźny, czerwony kolor przycisku ułatwia szybką identyfikację funkcji w rozdzielnicy, co jest kluczowe dla ergonomii i bezpieczeństwa obsługi.

• Prąd znamionowy 20 A: Umożliwia bezpośrednie sterowanie odbiornikami o znacznym poborze mocy bez konieczności stosowania dodatkowych przekaźników pośredniczących w wielu aplikacjach.
• Konfiguracja styków 1NC: Styk normalnie zamknięty otwiera obwód w momencie naciśnięcia, co jest niezbędne w układach sterowania i sygnalizacji.
• Mechanizm z samopowrotem: Gwarantuje powtarzalność operacji i eliminuje ryzyko przypadkowego pozostawienia urządzenia w stanie aktywnym.
• Design Acti 9: Pełna spójność wizualna i montażowa z pozostałą aparaturą modułową Schneider Electric, co zapewnia estetyczny wygląd wnętrza szafy sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Przycisk iPB-20-01-R spełnia wymagania normy IEC 60669-1, dotyczącej łączników do stałych instalacji elektrycznych domowych i podobnych, oraz normy IEC 60947-5-1, która definiuje parametry aparatury sterowniczej i elementów przełączających w zastosowaniach przemysłowych. Zgodność z tymi dyrektywami potwierdza wysoką trwałość mechaniczną oraz elektryczną komponentu.

Zastosowanie

Przycisk iPB znajduje szerokie zastosowanie zarówno w budownictwie komercyjnym, jak i przemysłowym. Jest idealnym rozwiązaniem do realizacji funkcji sterowania impulsowego w układach automatyki budynkowej. Może być wykorzystywany do zdalnego wyłączania oświetlenia, sterowania cewkami styczników, czy jako element systemów powiadamiania i sygnalizacji stanów pracy maszyn. Dzięki wysokiemu prądowi znamionowemu 20 A, inżynierowie i elektrycy mogą stosować go w obwodach o podwyższonym obciążeniu, gdzie standardowe przyciski sterownicze mogłyby okazać się niewystarczające.

Wskazówki Montażowe

Montaż urządzenia iPB-20-01-R jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny DIN (TH35). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać następujących wytycznych:

• Montaż na szynie: Zatrzaskowy mechanizm pozwala na stabilne osadzenie przycisku w rozdzielnicy obok wyłączników nadprądowych i różnicowoprądowych.
• Podłączenie przewodów: Należy stosować przewody o odpowiednim przekroju, dostosowanym do prądu 20 A, dbając o prawidłowe odizolowanie końcówek.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych zgodnie z dokumentacją techniczną Schneider Electric, aby uniknąć przegrzewania się styków na skutek zbyt luźnego połączenia.
• Pozycja pracy: Urządzenie jest przystosowane do pracy w dowolnej pozycji pionowej lub poziomej na szynie montażowej.

FAQ

1. Czy przycisk iPB-20-01-R posiada podświetlenie?
Prezentowany model iPB-20-01-R jest wersją bez podświetlenia. Czerwony kolor dotyczy samego elementu wykonawczego (przycisku).

2. Co oznacza funkcja "z samopowrotem"?
Oznacza to, że przycisk nie posiada blokady w pozycji wciśniętej. Po zdjęciu palca z przycisku, mechanizm sprężynowy automatycznie przywraca styk do pozycji zamkniętej (NC).

3. Czy mogę użyć tego przycisku do sterowania silnikiem?
Przycisk może sterować obwodem cewki stycznika, który załącza silnik, lub bezpośrednio odbiornikiem o prądzie nieprzekraczającym 20 A, o ile charakterystyka obciążenia jest zgodna z kategorią użytkowania określoną w normie IEC 60947-5-1.
