Przycisk pojedynczy 6A kremowy Niloe | 764607 Legrand

Opis i Kluczowe Cechy

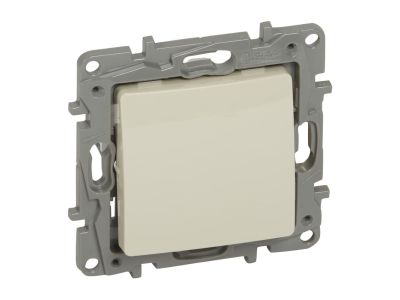

Przycisk pojedynczy 6A z serii Niloe (symbol 764607) w kolorze kremowym to element łącznikowy przeznaczony do sterowania obwodami oświetlenia i innymi odbiornikami o niewielkim obciążeniu. Dzięki prądowi znamionowemu 6 A zapewnia bezpieczną pracę w standardowych obwodach domowych i biurowych. Mechanizm dostarczany jest wraz z klawiszem, pazurkami oraz uchwytem montażowym, co ułatwia instalację zarówno na wkręty, jak i na pazurki. Zaciski automatyczne przyspieszają podłączanie przewodów, a możliwość przekształcenia w łącznik podświetlany (za pomocą lampki nr ref. 764521) zwiększa funkcjonalność w zaciemnionych pomieszczeniach.

• Prąd znamionowy 6 A: odpowiedni do sterowania obwodami oświetlenia, wentylatorów lub innych odbiorników o niewielkim poborze prądu – bezpieczna praca bez ryzyka przeciążenia styków.
• Zaciski automatyczne: szybkie i pewne łączenie przewodów bez potrzeby używania narzędzi – skraca czas instalacji i minimalizuje ryzyko błędów montażowych.
• Możliwość przekształcenia w łącznik podświetlany: po dodaniu lampki (nr ref. 764521) zyskujesz funkcję sygnalizacji w ciemności – wygoda i lepsza orientacja w pomieszczeniu.
• Kolor kremowy (RAL 9010/9016?): klasyczny odcień pasujący do większości aranżacji wnętrz – estetyczne wykończenie bez konieczności stosowania ramki maskującej (mechanizm przeznaczony do wyposażenia w ramkę).
• Montaż na wkręty lub pazurki: uniwersalna konstrukcja dostosowana do różnych typów puszek i systemów instalacyjnych – elastyczność podczas montażu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Został zaprojektowany i wyprodukowany zgodnie z obowiązującymi dyrektywami niskonapięciowymi oraz normami dotyczącymi łączników domowych i podobnych instalacji elektrycznych. W przypadku braku podanych przez producenta konkretnych numerów norm, przyjmuje się zgodność z ogólnymi wymogami dla sprzętu elektroinstalacyjnego (np. PN-EN 60669-1).

Zastosowanie

Przycisk pojedynczy Niloe 764607 znajduje zastosowanie w domowych, biurowych oraz lekkich instalacjach przemysłowych. Służy przede wszystkim do sterowania obwodami oświetlenia punktowego i ogólnego, ale może być również używany w innych obwodach o obciążeniu do 6 A.

• Sterowanie oświetleniem wewnętrznym – włączanie/wyłączanie pojedynczych lamp lub grup świetlówek.
• Sterowanie wentylatorami łazienkowymi o małej mocy – obwody jednofazowe 230 V AC o prądzie ≤6 A.
• Podawanie impulsów do styczników, przekaźników lub modułów PLC – przycisk chwilowy (powrót sprężynowy) jako element układów automatyki.
• Zastosowanie w instalacjach systemów inteligentnego budynku (po dodaniu modułu komunikacyjnego) – np. jako przycisk sterujący roletami lub scenami oświetleniowymi.

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (minimum grupa SEP E). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że nie występuje zagrożenie porażeniem. Mechanizm montuje się do puszki podtynkowej lub natynkowej za pomocą wkrętów (rozstaw 60 mm) lub pazurków rozprężnych. Przewody łączy się w zaciskach automatycznych – wystarczy wsunąć odizolowany przewód o odpowiednim przekroju (zalecany 1,5–2,5 mm² dla miedzi) aż do oporu. Nie stosować przewodów o przekroju większym niż 2,5 mm². Po zakończeniu montażu należy sprawdzić poprawność działania i dokręcenie wszystkich elementów. W przypadku przekształcania w łącznik podświetlany, lampkę montuje się zgodnie z instrukcją producenta – pamiętać o polaryzacji (jeśli jest wymagana). Uwaga: Nie przekraczać prądu znamionowego 6 A – przeciążenie może spowodować uszkodzenie styków lub pożar.

FAQ

• Czy przycisk można przekształcić w podświetlany? Tak, istnieje taka możliwość. Do tego celu przeznaczona jest lampka podświetlająca o numerze referencyjnym 764521. Należy ją dobrać zgodnie z dokumentacją techniczną i zamontować w odpowiednim miejscu mechanizmu.
• Jaki jest stopień ochrony IP tego przycisku? Producent nie podaje konkretnego stopnia IP. W przypadku montażu w puszce wewnątrz pomieszczeń należy przyjąć typowy dla łączników natynkowych/podtynkowych poziom ochrony przed dotykiem i ciałami stałymi (IP20). Nie jest on przystosowany do instalacji w wilgotnych pomieszczeniach bez odpowiedniej obudowy.
• Czy styki są normalnie otwarte (NO) czy zamknięte (NC)? W dostarczonych danych nie określono trybu pracy styku. Standardowo przyciski pojedyncze w serii Niloe są przeznaczone do pracy jako łączniki chwilowe (monostabilne) z zestykami zwiernymi (NO). Dokładny typ należy sprawdzić w dokumentacji technicznej produktu lub na etykiecie.
