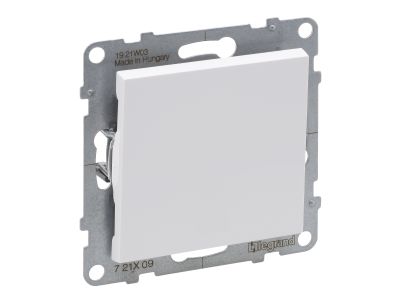

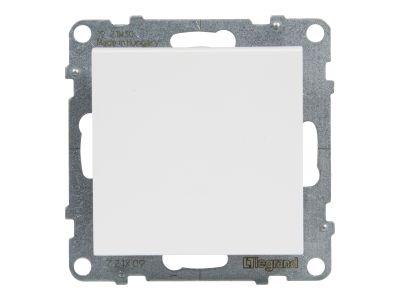

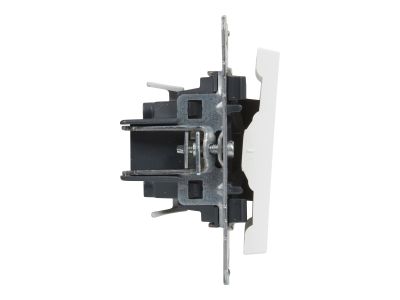

Przycisk pojedynczy 6 A 250 V zaciski automatyczne, biały, Suno | 721109 Legrand

Opis i Kluczowe Cechy

Przycisk pojedynczy z serii Legrand Suno o numerze katalogowym 721109 to zaawansowany element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o nowoczesnych systemach sterowania. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6 A oraz napięciem roboczym 250 V AC, co czyni go idealnym rozwiązaniem do sterowania obwodami oświetleniowymi, systemami przywoławczymi (dzwonki) oraz układami czasowymi (timery). Mechanizm został wyposażony w nowoczesne zaciski automatyczne, które znacząco skracają czas montażu i gwarantują stałą siłę docisku przewodu, eliminując ryzyko poluzowania się styku pod wpływem drgań lub upływu czasu. Estetyczne wykończenie w kolorze białym oraz minimalistyczny design serii Suno sprawiają, że produkt doskonale komponuje się z każdym wnętrzem biurowym i mieszkalnym.

• Prąd znamionowy 6 A – optymalny dla większości domowych i komercyjnych obwodów sterujących.
• Zaciski automatyczne – szybka instalacja bez użycia narzędzi śrubowych.
• Uniwersalność – możliwość sterowania oświetleniem, dzwonkiem lub przekaźnikami czasowymi.
• Modułowa konstrukcja – mechanizm wymaga jedynie doboru odpowiedniej ramki z serii Suno.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania dyrektyw niskonapięciowych oraz normy PN-EN 60669-1, co potwierdza jego wysoką jakość wykonania oraz bezpieczeństwo użytkowania w instalacjach podtynkowych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co jest kluczowe dla długotrwałej eksploatacji w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Przycisk pojedynczy Legrand Suno znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Dzięki swojej charakterystyce pracy (styk zwierny), jest on dedykowany do współpracy z:

• Przekaźnikami bistabilnymi w rozbudowanych układach sterowania oświetleniem.
• Systemami dzwonkowymi i sygnalizacyjnymi w budynkach wielorodzinnych.
• Sterownikami czasowymi (timerami) w ciągach komunikacyjnych i klatkach schodowych.
• Systemami inteligentnego domu jako element wejściowy dla modułów wykonawczych.

Wskazówki Montażowe

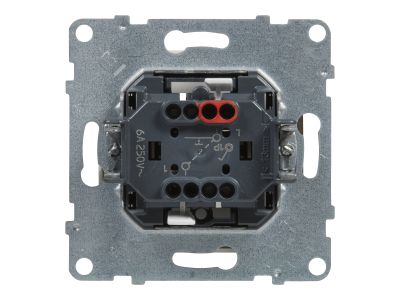

Montaż mechanizmu 721109 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu zacisków automatycznych, instalator powinien odizolować przewód na długość wskazaną na obudowie mechanizmu, a następnie wsunąć go bezpośrednio w otwór zaciskowy. Sztywna konstrukcja mostka ułatwia precyzyjne wypoziomowanie mechanizmu w puszce. Należy pamiętać, że produkt jest sprzedawany jako mechanizm z plakietką i wymaga dokupienia ramki zewnętrznej z serii Suno, aby uzyskać pełną funkcjonalność i estetyczny wygląd. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie w obwodzie.

FAQ

• Czy ten przycisk posiada podświetlenie? Prezentowany model 721109 jest wersją standardową bez podświetlenia LED.
• Jakie przewody można podłączyć do zacisków automatycznych? Zaciski są przystosowane do przewodów typu drut o przekrojach typowych dla obwodów sterowniczych i oświetleniowych (zazwyczaj do 2,5 mm²).
• Czy ramka jest w zestawie? Nie, mechanizm wymaga osobnego dokupienia ramki z serii Legrand Suno.
• Czy przycisk może pracować jako zwykły łącznik? Nie, jest to przycisk (monostabilny), który po zwolnieniu nacisku wraca do pozycji wyjściowej. Do pracy jako łącznik (bistabilny) wymagane jest zastosowanie przekaźnika.
