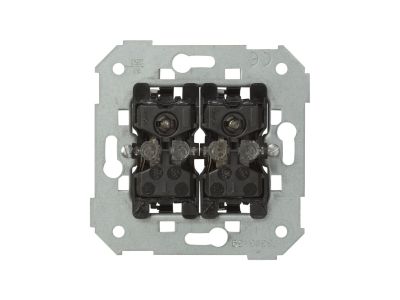

Przycisk podwójny zwierny z podświetleniem (mechanizm), 10A, 250V, szybkozłącza 75393-39 Simon 82 | 75393-39 Kontakt Simon

Alternatywny kod produktu: W7-5393-39XXX-XXXX

Opis i Kluczowe Cechy

Przycisk podwójny zwierny z podświetleniem Simon 82 (symbol 75393-39) to element sterowniczy przeznaczony do montażu w rozdzielnicach i puszkach. Każdy z dwóch niezależnych styków zwiernych (NO) przystosowany jest do prądu znamionowego 10 A i napięcia 250 V, co pozwala na bezpieczną pracę w typowych obwodach jednofazowych. Wbudowany mechanizm podświetlenia ułatwia lokalizację przycisku nawet przy słabym oświetleniu, a szybkozłącza przyspieszają proces instalacji.

• Prąd znamionowy 10 A: bezpieczna praca w obwodach o umiarkowanym obciążeniu, np. przy sterowaniu oświetleniem lub małymi silnikami.
• Napięcie 250 V: kompatybilność z typowymi instalacjami jednofazowymi bez konieczności stosowania dodatkowych transformatorów.
• Dwa niezależne styki zwierne (NO): możliwość odrębnego sterowania dwoma obwodami lub zastosowania przycisku jako podwójnego impulsatora.
• Podświetlenie (mechanizm): ułatwia szybkie zlokalizowanie przycisku w ciemności, podnosząc komfort i bezpieczeństwo obsługi.
• Szybkozłącza: montaż bez użycia narzędzi skraca czas instalacji i eliminuje ryzyko niedokręcenia śrub.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Jego konstrukcja i parametry są zgodne z europejskimi normami bezpieczeństwa dotyczącymi urządzeń elektrycznych instalowanych w budynkach.

Zastosowanie

Przycisk podwójny zwierny Simon 82 sprawdza się w instalacjach elektrycznych wymagających niezawodnego sterowania i sygnalizacji. Dzięki dwóm niezależnym stykom może obsługiwać różne funkcje w jednym punkcie sterowania.

• Sterowanie oświetleniem (włączanie/wyłączanie z dwóch miejsc lub załączanie dwóch niezależnych obwodów).
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w automatyce budynkowej.
• Sygnalizacja stanu pracy (podświetlenie wskazuje załączenie obwodu lub gotowość urządzenia).
• Ręczne załączanie obwodów pomocniczych w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej instalacji. Przycisk przeznaczony jest do montażu na szynie DIN TH35 lub w puszce instalacyjnej (zgodnie z zaleceniami producenta serii 82). Szybkozłącza umożliwiają szybkie podłączenie przewodów – należy pamiętać o doborze właściwego przekroju do prądu 10 A oraz o zachowaniu momentu dokręcania (jeśli występuje) zgodnie z dokumentacją techniczną.

FAQ

• Czy przycisk ma podświetlenie i jak je podłączyć? Tak, przycisk wyposażono w mechanizm podświetlenia. Sposób podłączenia zależy od konfiguracji instalacji (podświetlenie może wymagać przewodu neutralnego lub fazowego) – zalecamy zapoznanie się z instrukcją producenta lub konsultację z elektrykiem.
• Jaki stopień ochrony ma ten produkt? Producent nie określił stopnia ochrony IP w dostępnych danych. Ze względu na konstrukcję zalecamy montaż w suchych pomieszczeniach wewnętrznych, w rozdzielnicy o odpowiedniej szczelności.
• Czy styk jest zwierny czy rozwierny? Styk jest zwierny (normalnie otwarty – NO). Po naciśnięciu przycisku obwód zostaje zwarty, a po zwolnieniu powraca do stanu rozwartego.
