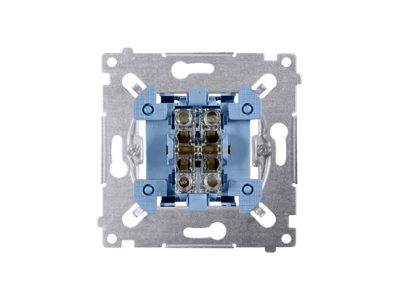

Przycisk podwójny zwierny (mechanizm) 10AX, 250V, szybkozłącza SP2M Simon 54 | SP2M Kontakt Simon

Alternatywny kod produktu: WMDL-0P1xx2-0xx

Opis i Kluczowe Cechy

Przycisk podwójny zwierny (mechanizm) Simon 54 o symbolu SP2M to element sterowniczy przeznaczony do chwilowego załączania obwodów elektrycznych. Urządzenie posiada dwa styki zwierne i jest przystosowane do prądu 10 AX przy napięciu 250 V, co zapewnia bezpieczną pracę w typowych instalacjach oświetleniowych i sterowniczych bez ryzyka przeciążenia styków. Wyposażenie w szybkozłącza ułatwia i przyspiesza montaż.

• Prąd znamionowy 10 AX / napięcie 250 V: Gwarantuje niezawodne działanie w obwodach o standardowym obciążeniu, minimalizując ryzyko przegrzania styków przy częstym użytkowaniu.
• Dwa styki zwierne (podwójny): Umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami lub redundantne połączenie w aplikacjach wymagających podwójnej ścieżki sygnału.
• Chwilowy tryb pracy (monostabilny): Po naciśnięciu przycisku obwód zostaje zamknięty, a po zwolnieniu sprężyna samoczynnie przywraca stan otwarty – idealny do impulsowego sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Szybkozłącza: Ułatwiają podłączenie przewodów bez użycia narzędzi, skracając czas instalacji i umożliwiając szybką wymianę mechanizmu.
• Mechanizm Simon 54: Pasuje do standardowych ramek i puszek instalacyjnych, co zapewnia kompatybilność z szeroką gamą osprzętu elektroinstalacyjnego.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Jego parametry są zgodne z typowymi wymaganiami dla łączników instalacyjnych stosowanych w budynkach mieszkalnych i komercyjnych.

Zastosowanie

Przycisk SP2M przeznaczony jest do miejsc, gdzie wymagane jest chwilowe załączanie obwodu. Sprawdza się zarówno w prostych instalacjach domowych, jak i w bardziej złożonych systemach automatyki.

• Sterowanie oświetleniem (np. schodowe, przyzywowe) – krótki impuls włącza/wyłącza światło za pośrednictwem przekaźnika bistabilnego.
• Wysyłanie impulsów do styczników, przekaźników lub modułów PLC – do załączania silników, wentylatorów, bram.
• Sygnalizacja (dzwonki, buczki) – chwilowe zamknięcie obwodu sygnałowego.
• Automatyka budynkowa – jako przycisk sterowania roletami, żaluzjami czy systemami przyzywowymi.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Mechanizm przeznaczony jest do montażu w standardowej puszce instalacyjnej (Ø60) z zastosowaniem właściwej ramki. Przewody należy podłączyć do szybkozłączy zgodnie z instrukcją producenta, zwracając uwagę na przekrój przewodów dobrany do prądu obciążenia. Nie przekraczaj podanych parametrów znamionowych.

FAQ

• Jakie jest napięcie znamionowe przycisku SP2M? Napięcie znamionowe wynosi 250 V AC, co pozwala na stosowanie w standardowych sieciach domowych i biurowych.
• Czy przycisk działa w trybie chwilowym (monostabilnym)? Tak, po naciśnięciu następuje zamknięcie obwodu, a po zwolnieniu sprężyna samoczynnie rozłącza styki – to typowy przycisk dzwonkowy/impulsowy.
• Czy przycisk posiada szybkozłącza? Tak, wyposażony jest w szybkozłącza, które umożliwiają szybkie i bezpieczne podłączenie przewodów bez użycia narzędzi.
