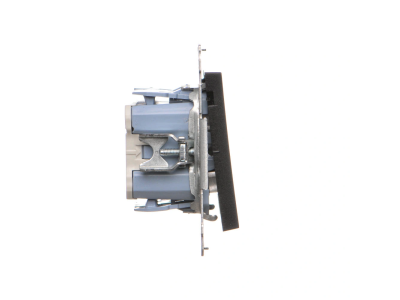

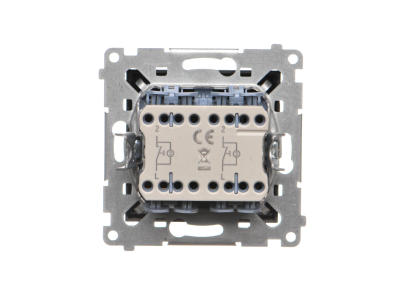

Przycisk podwójny zwierny bez piktogramu (moduł) 10AX 250V szybkozłącza IP20 Czarny mat Simon 55 | TP2L2.01/149 Kontakt Simon

Alternatywny kod produktu: WMDL-0P1xx7-149

Opis i Kluczowe Cechy

Przycisk podwójny zwierny 10AX 250V w wersji modułowej to element sterujący dedykowany do obwodów oświetleniowych i sygnalizacyjnych. Posiada szybkozłącza ułatwiające montaż i podłączenie przewodów. Zaprojektowany z myślą o estetycznym montażu w aparaturze modułowej, wyróżnia się czarnym, matowym wykończeniem.

• Prąd znamionowy 10A: Możliwość bezpośredniego sterowania obwodami oświetleniowymi, gwarantujący niezawodne działanie przy typowych obciążeniach.
• Napięcie znamionowe 250V: Zapewnia kompatybilność z europejskimi sieciami niskiego napięcia, standardowo stosowanymi w instalacjach budynkowych.
• Modułowa budowa z szybkozłączami: Ułatwia montaż i skraca czas instalacji – nie wymaga dodatkowych narzędzi do podłączenia przewodów.
• Stopień ochrony IP20: Ochrona przed dotykiem palców i ciał stałych powyżej 12,5 mm – dedykowany do suchych pomieszczeń wewnętrznych.
• Kolor czarny mat: Estetyczne i jednolite wykończenie, które wpasowuje się w standardowe wyposażenie rozdzielnic i paneli sterowniczych.

Zgodność z Normami

Przycisk spełnia wymagania normy PN-EN 60947-5-1 dotyczącej urządzeń niskonapięciowych, w tym aparatury sterowniczej. Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami unijnymi.

Zastosowanie

Przycisk podwójny zwierny znajduje szerokie zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych.

• Sterowanie obwodami oświetleniowymi (np. przyciski przy drzwiach wejściowych, korytarzach, klatkach schodowych).
• Sygnalizacja stanów pracy urządzeń (włączenie/wyłączenie wentylacji, pomp, oświetlenia awaryjnego).
• Montaż w puszkach instalacyjnych lub panelach sterowniczych jako element systemu alarmowego.
• Zastosowanie w aparaturze modułowej w rozdzielnicach niskiego napięcia.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przycisk należy zamontować w odpowiednim module aparatury, a następnie podłączyć przewody do szybkozłączy zgodnie z oznaczeniami (L1, L2, 1, 2 itp.). Upewnić się, że obciążenie nie przekracza 10A przy 250V. Po zamontowaniu sprawdzić poprawność działania przycisku i szczelność połączeń.

FAQ

• Czy przycisk może być stosowany do sterowania obwodami 3-fazowymi? Nie – przycisk jest przeznaczony do pracy w obwodach jednofazowych 230V/250V. Do sterowania obwodami trójfazowymi wymagane są odpowiednie styczniki lub przełączniki.
• Czy szybkozłącza wymagają dodatkowego zaciśnięcia? Nie – system szybkozłączy zapewnia pewne połączenie mechaniczne i elektryczne bez konieczności dodatkowego narzędzia.
• Czy przycisk posiada podtrzymanie mechaniczne? Nie – jest to przycisk zwierny, który działa tylko w momencie przytrzymania. W przypadku potrzeby podtrzymania stanu należy zastosować odpowiedni stycznik lub układ automatyki.
