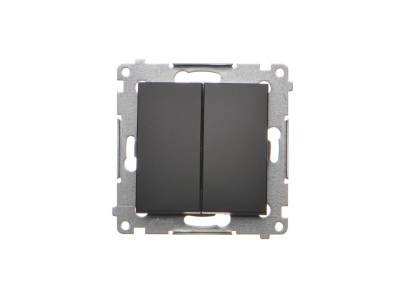

Przycisk podwójny zwierny bez piktogramu (moduł) 10AX, 250V~, szybkozłącza, czarny mat, Simon 54 | DP2.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk podwójny zwierny z serii Simon 54, o numerze katalogowym DP2.01/49, to zaawansowany moduł sterujący zaprojektowany z myślą o nowoczesnych instalacjach elektroinstalacyjnych. Produkt charakteryzuje się eleganckim wykończeniem w kolorze czarnego matu, co sprawia, że idealnie wpisuje się w aktualne trendy architektoniczne. Mechanizm pracuje pod napięciem znamionowym 250V~ przy prądzie znamionowym 10AX, co gwarantuje wysoką odporność na prądy udarowe występujące przy załączaniu obciążeń indukcyjnych i pojemnościowych.

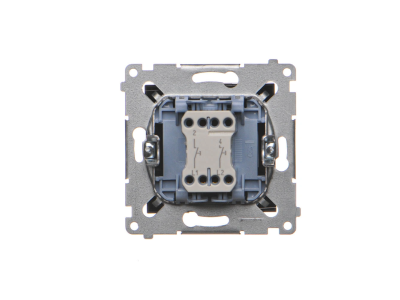

• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy pozwala na beznarzędziowy montaż przewodów, co znacząco skraca czas instalacji i zapewnia stałą siłę docisku styku przez cały okres eksploatacji.
• Konstrukcja modułowa: Mechanizm przeznaczony jest do montażu w ramkach wielokrotnych, co umożliwia elastyczną konfigurację osprzętu w jednym punkcie.
• Brak piktogramów: Czysta powierzchnia klawiszy bez oznaczeń pozwala na uniwersalne zastosowanie przycisku w różnych systemach sterowania.
• Wysoka jakość materiałów: Wykorzystanie tworzywa odpornego na promieniowanie UV oraz zarysowania zapewnia estetyczny wygląd przez lata.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków. Produkt posiada certyfikat CE oraz znaki bezpieczeństwa wymagane przez profesjonalnych instalatorów.

Zastosowanie

Przycisk podwójny zwierny znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz tradycyjnych instalacjach dzwonkowych lub sterowania oświetleniem poprzez przekaźniki bistabilne. Dzięki dwóm niezależnym klawiszom zwiernym, moduł umożliwia sterowanie dwoma oddzielnymi obwodami z jednego punktu, co jest szczególnie przydatne przy sterowaniu roletami (w systemach z zewnętrznym sterownikiem), bramami wjazdowymi czy wielopunktowym oświetleniem klatkowym. Jest to idealne rozwiązanie dla biur, hoteli oraz nowoczesnych apartamentów, gdzie liczy się zarówno funkcjonalność, jak i design.

Wskazówki Montażowe

Montaż modułu DP2.01/49 powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie w obwodzie jest odłączone. Przewody o przekroju od 1,5 mm² do 2,5 mm² należy odizolować na długość wskazaną na korpusie mechanizmu, a następnie wsunąć w odpowiednie zaciski szybkozłączy. Solidny mostek montażowy wyposażony w nacięcia ułatwia precyzyjne pozycjonowanie modułu w pionie lub poziomie w przypadku zestawów wielokrotnych. Po zamontowaniu mechanizmu w puszce za pomocą pazurków lub wkrętów, należy nałożyć wybraną ramkę z serii Simon 54 Premium lub Simon 54 Nature.

FAQ

• Czy przycisk posiada podświetlenie? Model DP2.01/49 w wersji standardowej nie posiada podświetlenia, jednak konstrukcja mechanizmu pozwala na opcjonalne dołożenie modułu podświetlającego LED.
• Czy można go użyć do sterowania roletami? Tak, pod warunkiem, że przycisk współpracuje z zewnętrznym sterownikiem rolet, ponieważ jest to łącznik zwierny (odbijający), a nie blokowany mechanicznie.
• Jakie ramki pasują do tego modułu? Moduł jest kompatybilny ze wszystkimi ramkami z serii Simon 54, w tym liniami Premium oraz Nature (szkło, metal, drewno, beton).
