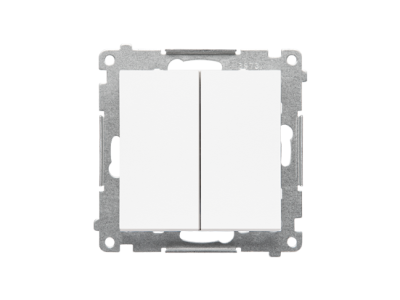

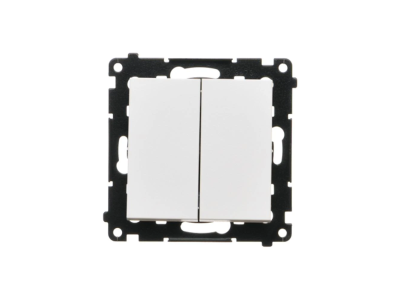

Przycisk podwójny zwierny bez piktogramu (moduł) 10 AX, 250 V~, szybkozłącza, Biały mat Simon 55 | TP2.01/111 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk podwójny zwierny z serii Simon 55 to zaawansowany moduł sterujący, który łączy w sobie nowoczesną estetykę z najwyższą funkcjonalnością elektrotechniczną. Produkt charakteryzuje się eleganckim wykończeniem w kolorze białym matowym, co minimalizuje widoczność odcisków palców i nadaje wnętrzu prestiżowy charakter. Mechanizm został zaprojektowany do pracy pod napięciem znamionowym 250 V~ przy prądzie łączeniowym wynoszącym 10 AX. Wartość ta, oznaczona symbolem X, wskazuje na zdolność łącznika do bezpiecznej obsługi obciążeń o charakterze indukcyjnym oraz pojemnościowym, co jest kluczowe przy sterowaniu nowoczesnym oświetleniem LED.

• Szybkozłącza: Zastosowanie nowoczesnych zacisków bezśrubowych pozwala na skrócenie czasu instalacji o blisko 50% w porównaniu do tradycyjnych rozwiązań, zapewniając jednocześnie stałą siłę docisku przewodu przez cały okres eksploatacji.
• Konstrukcja modułowa: Produkt dostarczany jest jako moduł, co umożliwia swobodną konfigurację w ramkach wielokrotnych serii Simon 55.
• Brak piktogramów: Czysta powierzchnia klawiszy pozwala na uniwersalne zastosowanie przycisku w dowolnym obwodzie sterowania.
• Trwałość: Wykonanie z wysokiej jakości tworzywa termoplastycznego gwarantuje odporność na zarysowania oraz promieniowanie UV.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikatami zgodności. Mechanizm został zaprojektowany zgodnie z normą PN-EN 60669-1, co definiuje standardy dla łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie w suchych pomieszczeniach, chroniąc przed dostępem do części niebezpiecznych palcem.

Zastosowanie

Przycisk podwójny zwierny znajduje szerokie zastosowanie w zaawansowanych systemach automatyki budynkowej oraz tradycyjnych instalacjach elektrycznych. Idealnie sprawdza się jako element sterujący dla:

• Przekaźników bistabilnych w układach sterowania oświetleniem z wielu punktów (np. klatki schodowe, długie korytarze).
• Systemów inteligentnego domu (Smart Home), gdzie wysłanie krótkiego impulsu elektrycznego inicjuje zaprogramowane sceny świetlne.
• Sterowników dzwonków lub systemów przywoławczych w obiektach biurowych i medycznych.

Wskazówki Montażowe

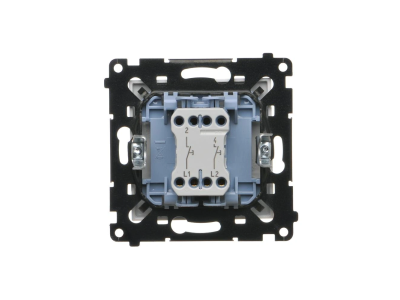

Montaż modułu TP2.01/111 powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować przewód na zalecaną długość (zazwyczaj ok. 11 mm) i wsunąć go w odpowiedni zacisk. Solidny mostek montażowy wyposażony w nacięcia ułatwia precyzyjne pozycjonowanie mechanizmu w pionie i poziomie. Należy pamiętać, aby przed przystąpieniem do prac odłączyć zasilanie w obwodzie. Produkt wymaga dopełnienia ramką z serii Simon 55.

FAQ

• Czy przycisk posiada podświetlenie? Prezentowany model TP2.01/111 jest wersją bez podświetlenia, co czyni go idealnym wyborem do sypialni lub miejsc, gdzie zbędna emisja światła jest niewskazana.
• Czy mogę użyć tego przycisku do sterowania roletami? Choć jest to przycisk podwójny, nie posiada on blokady mechanicznej ani elektrycznej typowej dla łączników żaluzjowych. Do sterowania roletami zaleca się dedykowane łączniki żaluzjowe z serii Simon 55.
• Jakie przewody można podłączyć do szybkozłączy? Szybkozłącza są przystosowane do przewodów typu drut o przekroju do 2,5 mm², co zapewnia optymalną przewodność i sztywność połączenia.
