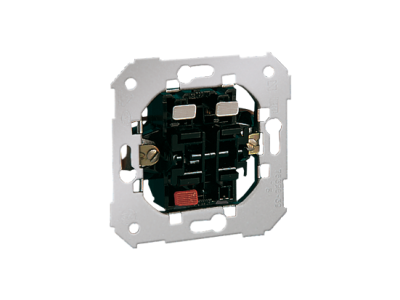

Przycisk podwójny zwierny 1-wej., 2-wyj. 10A 250V 75399-39 Simon 82 | 75399-39 Kontakt Simon

Alternatywny kod produktu: W7-5399-39XXX-XXXX

Opis i Kluczowe Cechy

Podwójny przycisk zwierny z serii Simon 82, oznaczony symbolem 75399-39, to niezawodne rozwiązanie do ręcznego sterowania obwodami elektrycznymi. Dzięki prądowi znamionowemu 10A przy napięciu 250V umożliwia bezpieczne załączanie odbiorników o znacznej mocy bez ryzyka przegrzania styków. Kompaktowa konstrukcja modułowa ułatwia instalację w standardowych rozdzielnicach.

• Prąd znamionowy 10A: Pozwala na sterowanie obwodami o obciążeniu do 2500W (przy 250V AC) z zachowaniem wysokiego marginesu bezpieczeństwa.
• Napięcie 250V: Przystosowany do standardowych instalacji jednofazowych.
• Podwójny styk zwierny (NO): Dwa niezależne przyciski normalnie otwarte, idealne do realizacji dwóch funkcji sterowania w jednym module – oszczędność miejsca w rozdzielnicy.
• Konstrukcja modułowa: Montaż na szynie TH35 (DIN) bez użycia narzędzi, zgodny z systemem aparatury modułowej.
• Seria Simon 82: Sprawdzona jakość i pełna kompatybilność z akcesoriami oraz osprzętem tej serii.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (oznakowanie CE). Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z zaleceniami producenta oraz przepisami krajowymi.

Zastosowanie

Podwójny przycisk zwierny sprawdza się wszędzie tam, gdzie potrzebne jest ręczne wydawanie impulsów lub załączanie obwodów z dwóch niezależnych punktów. Oto typowe scenariusze użycia:

• Sterowanie oświetleniem z dwóch miejsc (tzw. łącznik dzwonkowy).
• Wysyłanie krótkich impulsów do styczników, przekaźników lub wejść PLC w automatyce budynkowej.
• Sygnalizacja stanu urządzeń – przycisk potwierdzenia w systemach przyzywowych (np. w hotelach, biurach).
• Element instalacji alarmowych i przycisków PPOŻ (zgodnie z projektem).

Wskazówki Montażowe

Montaż i wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 10A. Moment dokręcania zacisków oraz parametry połączeń stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przycisk jest podświetlany? Produkt nie jest wyposażony w podświetlenie LED. Sygnalizacja stanu wymaga zastosowania dodatkowej lampki kontrolnej.
• Jaki stopień ochrony IP ma ten przycisk? Producent nie podał konkretnego stopnia IP. Standardowo aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnicy charakteryzuje się ochroną IP20 (brak odporności na wilgoć).
• Czy styk jest zwierny czy rozwierny? Styk jest zwierny (normalnie otwarty – NO). Po naciśnięciu przycisku obwód zamyka się, po zwolnieniu powraca do stanu rozwarcia.
