Przycisk podwójny START-STOP zielone pole podświetlany MPD19-11G | 1SFA611148R1102 ABB

Alternatywny kod produktu: 1SFA611148R1102

Opis i Kluczowe Cechy

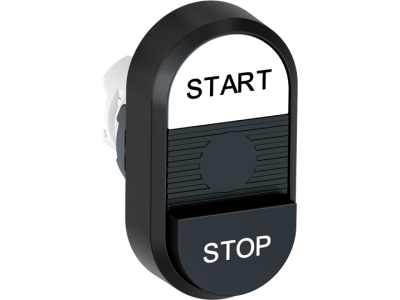

Przycisk podwójny START-STOP MPD19-11G (symbol 1SFA611148R1102) to modułowe rozwiązanie do sterowania układami elektrycznymi, wyposażone w zielone podświetlenie. Posiada dwa przyciski monostabilne – jeden biały („STOP”) i jeden z zielonym polem („START”) – zaprojektowane do montażu w aparaturze modułowej. Konstrukcja z tworzywa sztucznego gwarantuje wysoką wytrzymałość mechaniczną i odporność na warunki eksploatacyjne.

• Podwójny układ START-STOP: Oddzielne przyciski do bezpiecznego zatrzymania i uruchomienia maszyny lub układu, z nadrukowanymi symbolami dla intuicyjnej obsługi.
• Zielone podświetlenie pola START: Ułatwia identyfikację funkcji w ciemnych pomieszczeniach lub szafach sterowniczych, minimalizując ryzyko pomyłki podczas awaryjnego uruchamiania.
• Monostabilna konstrukcja przycisków: Powrót do stanu neutralnego po zwolnieniu nacisku, zapewniający powtarzalność działania i bezpieczeństwo eksploatacji.
• Modułowa budowa z tworzywa sztucznego: Kompatybilny z aparaturą modułową, montaż bez użycia narzędzi, szybka integracja z rozdzielnicami i szafami sterowniczymi.
• Samoczyszczące styki elektryczne: Eliminują konieczność konserwacji i zapewniają długotrwałą niezawodność, nawet w trudnych warunkach środowiskowych.

Zgodność z Normami

Przycisk spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury sterowniczej, w tym normami IEC 60947-5-1. Przeznaczony do instalacji w systemach zgodnych z normami VDE i EN.

Zastosowanie

Przycisk podwójny MPD19-11G stosowany jest w układach sterowania maszyn, napędów i instalacji przemysłowych, gdzie wymagane jest bezpieczne i szybkie zatrzymanie oraz uruchomienie procesu.

• Sterowanie maszynami w halach produkcyjnych – zatrzymanie awaryjne („STOP”) i uruchomienie („START”).
• Pulpity sterownicze w szafach rozdzielczych – intuicyjna obsługa z podświetleniem ułatwiającym identyfikację.
• Systemy automatyki przemysłowej – integracja z układami sterowania PLC.
• Maszyny pakujące i pakujące – precyzyjne sterowanie procesem produkcyjnym.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowitym odłączeniu napięcia. Przycisk należy zamontować w dedykowanym module aparatury modułowej, wciskać go do momentu zatrzaśnięcia bez użycia narzędzi. Po montażu sprawdzić stabilność mocowania i prawidłowe działanie przycisków. Podłączenie elektryczne należy wykonać zgodnie z dokumentacją układu, zachowując odpowiednie sekwencje styków (normalnie zwarte/rozwarte).

FAQ

• Czy przycisk ma blokadę mechaniczną? Nie – jest to przycisk monostabilny bez blokady stykowej, co oznacza powrót do stanu neutralnego po zwolnieniu nacisku.
• Jakie jest napięcie podświetlenia? Napięcie zasilania podświetlenia nie zostało określone w danych produktu. Zapoznaj się z dokumentacją techniczną dołączoną do przycisku.
• Czy przycisk nadaje się do pracy w warunkach zewnętrznych? Stopień ochrony nie został podany w danych produktu. Zaleca się stosowanie w suchych, osłoniętych pomieszczeniach przemysłowych.
