Przycisk podwójny przełączny NO/NC, Valena Allure | 752018 Legrand

Opis i Kluczowe Cechy

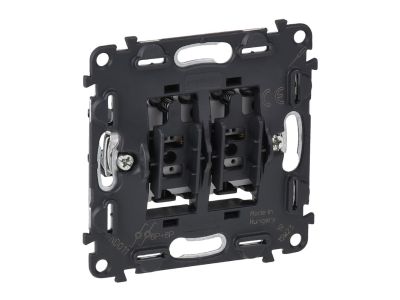

Przycisk podwójny przełączny z serii Valena Allure (symbol 752018) przeznaczony jest do sterowania obwodami oświetleniowymi i sygnalizacyjnymi. Wyposażony w dwie pary styków – normalnie otwarty (NO) i normalnie zamknięty (NC) – pracuje przy napięciu 250 V AC i prądzie 6 A, co zapewnia bezpieczne przełączanie obciążeń w standardowych instalacjach domowych i biurowych. Mechanizm dostarczany jest z metalowym uchwytem montażowym oraz transparentną osłoną przeciwpyłową, co ułatwia instalację i chroni wnętrze przed zabrudzeniami.

• Styki NO/NC (6 A / 250 V~): Dwa zestawy styków – normalnie otwarty i normalnie zamknięty – umożliwiają realizację funkcji przełącznej (np. załącz/wyłącz z sygnalizacją położenia) przy zachowaniu niskiego prądu roboczego, bezpiecznego dla obwodów oświetlenia i sygnalizacji.
• Metalowy uchwyt montażowy: Solidna konstrukcja z wkrętami i pazurkami gwarantuje stabilne osadzenie mechanizmu w puszce instalacyjnej bez luzów.
• Transparentna osłona przeciwpyłowa: Dodatkowa bariera zabezpiecza styki przed kurzem i drobnymi zanieczyszczeniami podczas montażu i eksploatacji, wydłużając bezawaryjną pracę.
• Możliwość podświetlenia LED: Przycisk można wyposażyć w dwie lampki LED (nr ref. 067686, sprzedawane osobno), co ułatwia lokalizację w ciemności – idealne do korytarzy i sypialni.
• Kompatybilność z serią Valena Allure: Mechanizm pasuje do wszystkich ramek i plakietek Valena Allure, co pozwala na spójny design w całej instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja są zgodne z dobrymi praktykami inżynierskimi w zakresie bezpieczeństwa elektrycznego. Szczegółowe dane normatywne znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przycisk podwójny przełączny NO/NC znajduje zastosowanie w instalacjach sterowania oświetleniem, sygnalizacji oraz automatyki budynkowej. Dzięki dwóm parom styków może realizować zarówno załączanie, jak i sygnalizację stanu urządzenia.

• Sterowanie oświetleniem w systemach załącz/wyłącz z sygnalizacją – styk NO steruje odbiorem, styk NC wskazuje stan wyłączenia.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC – jeden przycisk może wysyłać sygnały do dwóch różnych układów.
• Sygnalizacja obecności napięcia lub stanu alarmowego – styk NC może pracować jako czujnik otwarcia obwodu.
• Automatyka budynkowa w systemach smart home – przycisk może być używany jako element sterujący scenami (w połączeniu z modułem komunikacyjnym).

Wskazówki Montażowe

Montaż i demontaż przycisku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Mechanizm montuje się w standardowej puszce instalacyjnej, wykorzystując dołączone pazurki lub wkręty. Do podłączenia przewodów (maksymalny przekrój zgodny z dokumentacją producenta) zaleca się użycie wkrętaka o odpowiednim momencie dokręcania – nie przekraczaj wartości podanej w instrukcji. Po zakończeniu montażu załóż ramkę i plakietkę z serii Valena Allure. Pamiętaj o pozostawieniu transparentnej osłony przeciwpyłowej.

FAQ

• Czy przycisk ma wbudowane podświetlenie? Nie, przycisk nie jest fabrycznie wyposażony w podświetlenie. Istnieje możliwość dodania dwóch lampek LED (nr ref. 067686, sprzedawane oddzielnie) – montuje się je w dedykowanych gniazdach mechanizmu.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnej wartości IP. Standardowy stopień ochrony dla osprzętu instalacyjnego montowanego w suchych pomieszczeniach wewnętrznych to IP20. W przypadku montażu w strefach o podwyższonej wilgotności należy zastosować odpowiednią obudowę zewnętrzną.
• Jaki jest tryb pracy styków? Styki NO (normalnie otwarty) i NC (normalnie zamknięty) pracują w trybie monostabilnym – po naciśnięciu przycisku styk NO zwierza się, a NC rozwierza; po zwolnieniu wracają do stanu spoczynkowego.
