Przycisk podwójny przełączny no/nc 6 a kremowy Niloe | 764608 Legrand

Opis i Kluczowe Cechy

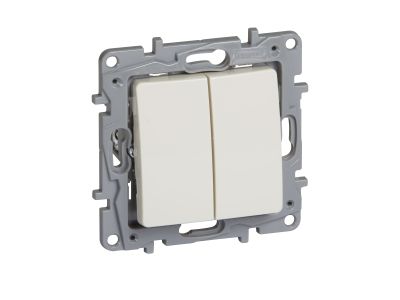

Przycisk podwójny przełączny NO/NC z serii Niloe (nr ref. 764608) to mechanizm przeznaczony do montażu w ramkę, wyposażony w dwa niezależne obwody: normalnie otwarty (NO) i normalnie zamknięty (NC). Prąd znamionowy 6 A umożliwia bezpieczne sterowanie obwodami oświetleniowymi i innymi odbiornikami o umiarkowanym obciążeniu. Zaciski automatyczne przyspieszają podłączanie przewodów, a kremowe wykończenie dopasowuje się do estetyki wnętrz. Mechanizm dostarczany jest z klawiszami, pazurkami i uchwytem montażowym.

• Konfiguracja styków NO/NC: Umożliwia realizację funkcji przełącznej (np. załączanie/wyłączanie z dwóch miejsc) lub zastosowanie w układach sterowania, gdzie wymagana jest jednoczesna zmiana stanu dwóch obwodów.
• Prąd znamionowy 6 A: Zapewnia bezpieczną pracę w typowych obwodach oświetleniowych i sterowniczych bez ryzyka przegrzania styków.
• Zaciski automatyczne (bezśrubowe): Skracają czas montażu i eliminują konieczność dokręcania śrub – wystarczy wsunąć przewód o odpowiednim przekroju.
• Możliwość przekształcenia w łącznik podświetlany: Dzięki zastosowaniu lampki o nr ref. 764521 można uzyskać podświetlenie ułatwiające lokalizację w ciemności (moduł sprzedawany osobno).
• Kremowy kolor i system ramek Niloe: Umożliwia spójną aranżację estetyczną w całej instalacji – mechanizm pasuje do wszystkich ramek serii Niloe.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa. Posiada oznaczenie CE, co potwierdza zgodność z zasadniczymi wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Przycisk podwójny przełączny NO/NC znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezależna kontrola dwóch obwodów z jednego punktu lub realizacja funkcji przełącznej (np. schody, długie korytarze). Szczególnie sprawdza się w systemach oświetlenia oraz prostych układach sterowania.

• Sterowanie oświetleniem z jednego lub dwóch miejsc w systemie łączników przełącznych.
• Podawanie impulsów do styczników, przekaźników lub wejść PLC w automatyce budynkowej.
• Realizacja sygnalizacji dwustanowej (np. załącz/wyłącz urządzenia) z jednym przyciskiem.
• Zastosowanie w instalacjach mieszkaniowych i biurowych jako element systemu osprzętu Niloe.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej może wykonywać wyłącznie osoba z odpowiednimi uprawnieniami SEP, po uprzednim odłączeniu napięcia. Mechanizm należy zamontować w standardowej ramce Niloe, mocując go na wkręty lub za pomocą pazurków w puszce instalacyjnej. Przewody podłączyć do zacisków automatycznych, dobierając ich przekrój odpowiednio do prądu obciążenia (zalecane dla 6 A: przewody o przekroju do 2,5 mm²). Nie dokręcać śrub – zaciski samoczynnie zaciskają przewód. Przed włączeniem napięcia sprawdzić poprawność połączeń.

FAQ

• Czy przycisk jest domyślnie podświetlany? Nie, przycisk nie ma wbudowanego podświetlenia. Istnieje możliwość przekształcenia go w łącznik podświetlany przy użyciu lampki o nr ref. 764521 (sprzedawana oddzielnie).
• Jaki stopień ochrony ma ten mechanizm? Stopień ochrony nie jest podany dla samego mechanizmu – zależy od zastosowanej ramki oraz sposobu montażu. W typowej instalacji wewnątrz budynków, po zamontowaniu w szczelnej ramce, przyjmuje się ochronę przed dotykiem (IP2X).
• Jak działa tryb pracy styków? Przycisk ma zestyk NO (normalnie otwarty) oraz NC (normalnie zamknięty). W stanie spoczynku obwód NO jest rozwarty, a NC zwarty. Naciśnięcie (krótkotrwałe) zmienia stan obu styków – NO zwierany, NC rozwierany. Po zwolnieniu styki wracają do pozycji spoczynkowej.
