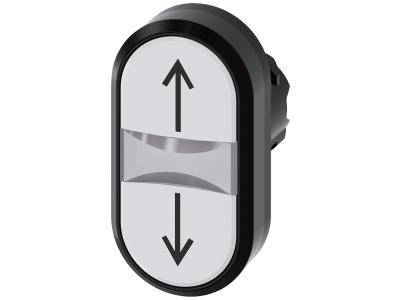

Przycisk podwójny podśw. 22mm okrągły, plastikowy, biały | 3SU1001-3AB66-0AN0 Siemens

Alternatywny kod produktu: 3SU10013AB660AN0

Opis i Kluczowe Cechy

Przycisk podwójny podświetlany SIRIUS ACT o symbolu 3SU1001-3AB66-0AN0 firmy Siemens to element systemu modułowego o średnicy 22 mm, wykonany z wysokogatunkowego tworzywa sztucznego w kolorze białym. Dzięki innowacyjnej koncepcji łączenia montaż jest prosty i nie wymaga specjalnych narzędzi. Zintegrowane zabezpieczenie przed przekręceniem zapewnia pewne osadzenie w otworze 22 mm. Produkt przeznaczony do realizacji dwóch impulsowych funkcji przełączania w jednym punkcie sterującym. Uwaga: samo urządzenie, uchwyt oraz moduły łączeniowe i komunikacyjne należy zamawiać oddzielnie.

• Podświetlenie: wbudowane podświetlenie ułatwia identyfikację stanu i lokalizację przycisku w warunkach słabego oświetlenia.
• Wysoki stopień ochrony: urządzenie odporne na kurz, oleje i agresywne zasady, możliwość czyszczenia myjkami wysokociśnieniowymi – idealne do pracy w przemyśle i na zewnątrz.
• Zintegrowane zabezpieczenie przed przekręceniem: 100% zabezpieczenie bez konieczności stosowania otworów z rowkami, co przyspiesza montaż i zapewnia trwałe osadzenie.
• Modułowa konstrukcja: możliwość rozbudowy o moduły komunikacyjne (PROFINET, AS-Interface, IO-Link), co redukuje nakłady na okablowanie i zwiększa elastyczność systemu.
• Dostępność konfiguratora online: graficzny konfigurator umożliwia łatwy dobór obudów, opisów i indywidualnych kombinacji kolorów, a także pobranie dokumentacji technicznej (dane 3D, schematy połączeń).

Zgodność z Normami

Produkt zgodny z wymaganiami międzynarodowych dopuszczeń produktowych i posiada certyfikat CE. Przeznaczony do pracy w warunkach przemysłowych i zewnętrznych.

Zastosowanie

Przycisk podwójny SIRIUS ACT sprawdza się w zastosowaniach wymagających dwóch impulsowych funkcji sterowania w jednym punkcie. Oto typowe scenariusze:

• Sterowanie załączaniem i wyłączaniem maszyn (impulsowe start/stop).
• Wysyłanie sygnałów do styczników, przekaźników i modułów PLC.
• Sygnalizacja stanów w automatyce budynkowej i przemysłowej (dzięki podświetleniu).
• Praca w trudnych warunkach środowiskowych – na zewnątrz, w przemyśle ciężkim, w obecności olejów i chemikaliów.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przycisk montuje się w otworze o średnicy 22 mm. Zintegrowane zabezpieczenie przed przekręceniem eliminuje potrzebę stosowania otworów z rowkami. Samo urządzenie, uchwyt oraz moduły (stykowe, podświetlenia, komunikacyjne) są zamawiane oddzielnie – należy dobrać odpowiednie elementy zgodnie z dokumentacją producenta. Używaj przewodów o przekroju odpowiednim do prądu obciążenia oraz dokręcaj zaciski zgodnie z zalecanym momentem (szczegóły w karcie katalogowej).

FAQ

• Czy przycisk ma wbudowane podświetlenie? Tak, produkt jest dostępny w wersji podświetlanej. Szczegółowe parametry napięcia i barwy znajdują się w karcie katalogowej danego modułu podświetlenia.
• Jaki stopień ochrony ma to urządzenie? Przycisk charakteryzuje się wysokim stopniem ochrony (odporność na kurz, oleje, agresywne zasady) i może być czyszczony myjkami wysokociśnieniowymi. Dokładna wartość IP jest podana w dokumentacji technicznej dla konkretnej konfiguracji.
• Jaki jest tryb pracy styku? Jest to przycisk monostabilny (impulsowy) – po zwolnieniu powraca do pozycji spoczynkowej. Styk zwierany jest tylko w trakcie naciskania.
