Przycisk podwójny bez tekstu przezroczyste pole podświetlany MPD1-11C, bez bloku stykowego | 1SFA611130R1108 ABB

Alternatywny kod produktu: 1SFA611130R1108

Opis i Kluczowe Cechy

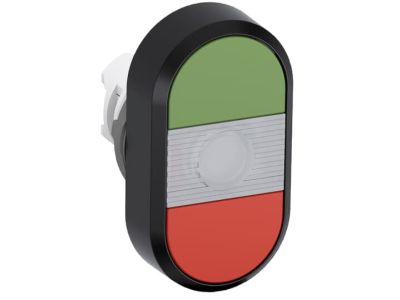

Podwójny przycisk sterowniczy ABB MPD1-11C (oznaczenie katalogowe 1SFA611130R1108) to monostabilne urządzenie w konfiguracji płaski/płaski, w kolorach zielonym i czerwonym. Wyposażony w podświetlenie, wykonany z trwałego tworzywa sztucznego. Przeznaczony do montażu bez bloku stykowego – wymaga doboru dedykowanego modułu stykowego. Część wszechstronnej rodziny modułowych tworzyw sztucznych ABB, zaprojektowanej z myślą o wysokiej elastyczności i niezawodności.

• Podwójny przycisk monostabilny: Dwa niezależne pola naciskowe w jednym module umożliwiają sterowanie dwoma obwodami lub sygnalizację dwustanową z jednego punktu.
• Podświetlenie: Wyraźny wskaźnik – kolorystyka zielona/czerwona ułatwia szybką identyfikację stanu urządzenia, zwiększając bezpieczeństwo obsługi.
• Samoczyszczące styki (w bloku stykowym – brak w zestawie): Przy zastosowaniu dedykowanego bloku stykowego zapewniają niezawodną pracę bez konieczności konserwacji, wydłużając żywotność.
• Konstrukcja z tworzywa sztucznego: Lekka, odporna na uszkodzenia mechaniczne, łatwa w montażu i dopasowaniu kolorystycznym w rozdzielnicach.
• Bez bloku stykowego w zestawie: Umożliwia indywidualny wybór modułu stykowego (np. 1NO/1NC) w zależności od potrzeb aplikacji.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymogami obowiązujących norm europejskich oraz dyrektyw Unii Europejskiej. Posiada oznakowanie CE, potwierdzające spełnienie wymagań dotyczących bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Podwójny przycisk MPD1-11C znajduje zastosowanie wszędzie tam, gdzie potrzebna jest estetyczna i funkcjonalna sygnalizacja lub sterowanie w układach automatyki budynkowej i przemysłowej.

• Sterowanie oświetleniem w schematach załącz/wyłącz z dwóch miejsc (przy użyciu odpowiednich bloków stykowych).
• Wydawanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanu pracy urządzeń (maszyny, linie technologiczne).
• Panele operatorskie w rozdzielnicach i szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w całym obwodzie. Przycisk montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Należy dobrać odpowiedni blok stykowy (np. serii MCB) i zamontować go zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do prądu znamionowego zastosowanego bloku stykowego. Moment dokręcania śrub podanego w dokumentacji technicznej bloku stykowego.

FAQ

• Czy przycisk jest podświetlany? Tak, model MPD1-11C wyposażony jest w podświetlenie w kolorach zielonym i czerwonym. Wymaga ono dołączenia odpowiedniego napięcia do zacisków bloku stykowego.
• Jaki stopień ochrony ma ten przycisk? Producent nie podaje w danych katalogowych konkretnej wartości IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy osiąga stopień ochrony IP20 (ochrona przed dotykiem palcem), ale ostateczna wartość zależy od zastosowanej obudowy.
• Czy przycisk ma tryb pracy chwilowy czy podtrzymanie? Przycisk jest monostabilny – powraca do położenia spoczynkowego po zwolnieniu nacisku (działa jak grzybek sprężynowy). Do uzyskania funkcji podtrzymania należy zastosować styk samopodtrzymujący lub przekaźnik bistabilny.
