Przycisk podwójny bez ramki, stal | EPH1100162 Schneider Electric

Opis i Kluczowe Cechy

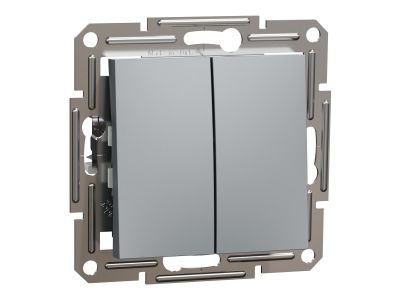

Przycisk podwójny bez ramki w kolorze stalowym, numer katalogowy EPH1100162, pochodzi z serii Asfora marki Schneider Electric. Urządzenie przystosowane jest do obciążenia do 10 AX, umożliwiając bezpieczne załączanie obwodów oświetleniowych oraz innych odbiorników o tym ograniczeniu prądowym. Mechanizm wyposażono w bezgwintowe zaciski, co skraca czas montażu i eliminuje ryzyko niedokręcenia. Solidna ramka montażowa z ocynkowanej stali z nacięciami ułatwia precyzyjne ustawienie w puszce instalacyjnej.

• Obciążenie do 10 AX: Pozwala na sterowanie obwodami żarowymi, LED oraz innymi odbiornikami bez ryzyka przeciążenia styków, przy zachowaniu długiej żywotności mechanizmu.
• Zaciski bezgwintowe (bezśrubowe): Umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi, co przyspiesza instalację i zwiększa bezpieczeństwo połączenia.
• Metalowa ramka montażowa z nacięciami pozycjonującymi: Zapewnia stabilne mocowanie w puszce oraz ułatwia wypoziomowanie przycisku, nawet w przypadku nierównych ścian.
• Czytelny schemat podłączeń i oznaczone zaciski: Skracają czas montażu i minimalizują ryzyko błędów połączeniowych, szczególnie przy instalacjach wieloobwodowych.
• Kompatybilność z ramkami wielokrotnymi serii Asfora: Daje swobodę tworzenia estetycznych zestawów łączników i gniazd w jednej oprawie, dostępnych w 6 kolorach i 36 kombinacjach.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa, posiada certyfikat CE. Montaż i użytkowanie zgodne z instrukcją producenta gwarantują niezawodną pracę w instalacjach domowych oraz budynkach użyteczności publicznej.

Zastosowanie

Przycisk podwójny Asfora sprawdza się wszędzie tam, gdzie potrzebne jest wygodne, punktowe sterowanie odbiornikami elektrycznymi. Ze względu na podwójny mechanizm umożliwia niezależne załączanie dwóch obwodów z jednego miejsca.

• Sterowanie oświetleniem za pomocą przekaźnika impulsowego – każdy przycisk może obsługiwać osobny obwód świetlny.
• Funkcja przycisku dzwonkowego – idealne rozwiązanie do zastosowań domowych i biurowych.
• Załączanie urządzeń o maksymalnym poborze prądu do 10 AX (np. wentylatory łazienkowe, pompy, żaluzje).
• Element systemów automatyki budynkowej współpracujący z centralkami lub modułami logicznymi.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do instalacji w puszkach Ø60 mm na ścianie lub w ramkach wielokrotnych. Nie wymaga stosowania dodatkowej ramki dystansowej – mechanizm mocowany jest bezpośrednio za pomocą długich pazurów z metalowymi prowadnicami. Przekrój przewodów należy dobrać do prądu obciążenia (max. 2,5 mm² przy 10 AX). Po podłączeniu przewodów do zacisków bezgwintowych sprawdzić siłę osadzenia – nie wymagają one dokręcania, ale przewód musi być wciśnięty do oporu.

FAQ

• Czy przycisk jest podświetlany? W dostarczonych danych nie ma informacji o podświetleniu. Standardowy przycisk Asfora EPH1100162 nie posiada wbudowanego LED – jeśli potrzebujesz podświetlanego, wybierz wariant z oznaczeniem zawierającym element świetlny.
• Jaki stopień ochrony (IP) ma ten przycisk? Przycisk przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic lub puszek instalacyjnych. Dla tego typu aparatury w standardowych warunkach przyjmuje się stopień ochrony IP20 (brak danych producenta w zakresie IP). W przypadku stosowania w miejscach narażonych na wilgoć należy zastosować odpowiednią obudowę.
• Czy przycisk jest monostabilny czy bistabilny? Jest to przycisk monostabilny (chwilowy) – po naciśnięciu zwierza styki na czas przytrzymania i samoczynnie wraca do pozycji spoczynkowej. Idealny do współpracy z przekaźnikami impulsowymi, stycznikami lub wejściami sterowników.
