Przycisk podwójny bez ramki, brąz | EPH1100169 Schneider Electric

Opis i Kluczowe Cechy

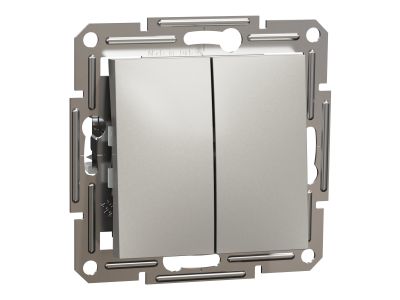

Przycisk podwójny serii Asfora marki Schneider Electric (symbol EPH1100169) w kolorze brązowym to łącznik instalacyjny przeznaczony do sterowania oświetleniem, dzwonkami oraz innymi odbiornikami. Dzięki prądowi znamionowemu 10 AX umożliwia bezpieczne załączanie obciążeń żarowych i fluorescencyjnych. Mechanizm wyposażono w bezgwintowe zaciski ułatwiające podłączenie oraz solidną metalową ramkę montażową z nacięciami ułatwiającymi pozycjonowanie.

• Prąd znamionowy 10 AX: zapewnia bezpieczną pracę przy obciążeniach żarowych i świetlówkowych, bez ryzyka przegrzania styków.
• Zaciski bezgwintowe: szybki i bezproblemowy montaż przewodów – bez potrzeby użycia dodatkowych narzędzi.
• Metalowa ramka montażowa z nacięciami: ułatwia precyzyjne pozycjonowanie w puszce instalacyjnej, zwiększając stabilność mechanizmu.
• Długie, solidne pazury prowadzone w metalowych prowadnicach: gwarantują pewne i trwałe mocowanie w puszce, nawet przy dużych siłach podczas użytkowania.
• Czytelny schemat i oznaczenia zacisków: upraszczają prawidłowe podłączenie przewodów, zmniejszając ryzyko pomyłki.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla łączników instalacyjnych i posiada certyfikat CE. Zaprojektowano go zgodnie z obowiązującymi standardami w zakresie ochrony przeciwporażeniowej i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk podwójny Asfora znajduje zastosowanie w instalacjach mieszkaniowych, biurowych i przemysłowych tam, gdzie wymagane jest niezależne sterowanie dwoma obwodami. Może być stosowany zarówno jako tradycyjny łącznik, jak i przycisk monostabilny do współpracy z przekaźnikami impulsowymi lub PLC.

• Sterowanie oświetleniem w systemie z przekaźnikiem impulsowym (włącz/wyłącz z jednego lub wielu punktów).
• Zastosowanie jako przycisk dzwonkowy – podwójny umożliwia oddzielne sygnalizowanie z dwóch lokalizacji.
• Załączanie urządzeń o poborze prądu do 10 AX, np. wentylatory, gniazda sterowane, napędy rolet.
• W automatyce budynkowej – do wysyłania impulsów do sterowników PLC lub przekaźników bistabilnych.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przycisk instaluje się w standardowej puszce instalacyjnej Ø60 mm, a ramkę mocuje się za pomocą pazurów lub wkrętów. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany 1,5–2,5 mm²). Podłącz przewody zgodnie ze schematem umieszczonym na mechanizmie, używając bezgwintowych zacisków – wciśnij przewód do końca i upewnij się, że został zablokowany. Po zamontowaniu sprawdź poprawność działania.

FAQ

• Czy przycisk ma wbudowane podświetlenie? Nie, produkt nie posiada wbudowanego wskaźnika LED ani podświetlenia – może być stosowany w obwodach bez dodatkowego oświetlenia punktowego.
• Jaki stopień ochrony zapewnia ten produkt? Stopień ochrony wynika z prawidłowego montażu – po zamontowaniu w puszce i użyciu ramki zapewnia standardową ochronę IP20 dla wnętrz (brak pyłoszczelności i wodoodporności).
• Czy styk działa chwilowo czy bistabilnie? Każdy z dwóch przycisków działa jako łącznik monostabilny (chwilowy) – po naciśnięciu zwierza obwód, a po zwolnieniu powraca do stanu otwarcia. Jest to rozwiązanie typowe dla sterowania impulsowego.
