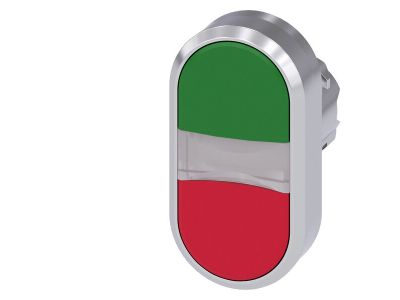

Przycisk podwójny 3SU1, 22mm, , zielono-czerwony, SIRIUS ACT | 3SU1050-3AB42-0AA0 Siemens

Alternatywny kod produktu: 3SU10503AB420AA0

Opis i Kluczowe Cechy

Przycisk podwójny SIRIUS ACT o symbolu 3SU1050-3AB42-0AA0 marki Siemens to kompletny element wykonawczy przystosowany do montażu w otworze 22 mm. Dzięki dwóm przyciskom w kolorze zielonym i czerwonym umożliwia intuicyjne sterowanie (start/stop) bez zajmowania dodatkowego miejsca na płycie czołowej. Urządzenie należy do modułowego systemu SIRIUS ACT, co pozwala na swobodną konfigurację z oddzielnymi blokami styków i lampkami LED.

• Średnica otworu 22 mm: standardowy wymiar montażowy zapewniający kompatybilność z typowymi obudowami i panelami sterowniczymi.
• Podwójny przycisk (zielony + czerwony): oszczędność miejsca na płycie czołowej przy jednoczesnym zachowaniu wyraźnego rozróżnienia funkcji – zielony dla załączania, czerwony dla wyłączania.
• Modułowa budowa (SIRIUS ACT): możliwość samodzielnego doboru bloków styków (NO/NC), lamp LED oraz uchwytów, co zapewnia elastyczność w realizacji indywidualnych schematów sterowania.
• Kompletne urządzenie: element wykonawczy, uchwyt oraz bloki styków są zintegrowane w fabrycznie złożony zestaw – gotowy do montażu i podłączenia.
• Odporny materiał korpusu: wytrzymała konstrukcja przeznaczona do pracy w warunkach przemysłowych, w tym w obecności wibracji i zabrudzeń (szczegóły ochrony zależą od zastosowanego uchwytu i uszczelnienia obudowy).

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Dopuszczony do stosowania w instalacjach przemysłowych i budowlanych. W przypadku montażu w suchych pomieszczeniach rozdzielnic standardowa ochrona przed dotykiem wynosi IP20.

Zastosowanie

Przycisk podwójny SIRIUS ACT znajduje zastosowanie wszędzie tam, gdzie wymagana jest dwustanowa kontrola maszyn lub urządzeń. Sprawdza się jako element paneli operatorskich, sterownic szaf przemysłowych oraz układów automatyki budynkowej.

• Sterowanie maszynami – załączanie/wyłączanie silników, taśmociągów, obrabiarek.
• Impulsy do styczników, przekaźników lub sterowników PLC – realizacja logiki start/stop.
• Panele operatorskie w liniach produkcyjnych, dźwigach, suwnicach.
• Automatyka budynkowa – centralne sterowanie oświetleniem, roletami lub systemami wentylacji.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przycisk montuje się w otworze o średnicy 22 mm w płycie czołowej (grubość płyty zgodna z instrukcją producenta). Element mocuje się za pomocą dostarczonego uchwytu. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną – w przypadku braku danych stosuj typowe wartości dla aparatury łączeniowej (maks. 2×1,5 mm² przy dokręcaniu 0,5–0,8 Nm). Po zamontowaniu sprawdź poprawność działania styków.

FAQ

• Czy przycisk jest podświetlany (z wbudowanym LED)? Prezentowany model 3SU1050-3AB42-0AA0 nie posiada wbudowanego źródła światła. Funkcję sygnalizacji świetlnej można zrealizować poprzez osobne zamówienie modułu lampki LED z serii SIRIUS ACT (np. 3SU1401-...).
• Jaki stopień ochrony IP ma ten przycisk? Parametr IP uzależniony jest od zastosowanego uchwytu oraz rodzaju obudowy. Standardowa ochrona dla elementów montowanych w rozdzielnicy (suchych pomieszczeniach) to IP20. W przypadku montażu w płycie z uszczelką lub w obudowie o wyższym IP, przycisk może być używany w środowiskach o podwyższonej wilgotności – szczegóły sprawdź w dokumentacji technicznej.
• Czy przycisk wymaga zakupu dodatkowych bloków styków? Model 3SU1050-3AB42-0AA0 jest urządzeniem kompletnym – zawiera fabrycznie zintegrowane bloki styków (najczęściej w konfiguracji NO/NC dla każdego przycisku). W razie potrzeby zmiany konfiguracji styku lub dodania kolejnych styków należy dokupić odpowiednie moduły z serii SIRIUS ACT.
