Przycisk podświetlany żółty kryty Fi 22mm z samopowrotemv120V 1NO+1NC Harmony XB4 | XB4BW35G5 Schneider Electric

Opis i Kluczowe Cechy

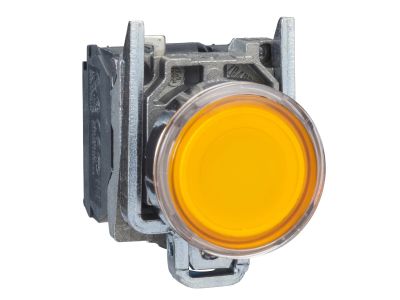

Przycisk podświetlany Schneider Electric Harmony XB4 (symbol XB4BW35G5) to żółty, kryty przycisk sterowniczy z samopowrotem i zintegrowaną diodą LED. Przystosowany do napięcia 110–120 V AC, wyposażony w jeden zestyk NO i jeden NC. Szerokość modułu to standardowy otwór montażowy 22 mm. Metalowa chromowana ramka oraz wysokie stopnie ochrony zapewniają niezawodność w wymagających środowiskach przemysłowych.

• Podświetlenie LED 110–120 V AC: Dioda LED o długiej żywotności zwiększa widoczność przycisku w każdych warunkach oświetleniowych, co poprawia bezpieczeństwo obsługi.
• Zestyki 1NO + 1NC: Dwa niezależne tory (normalnie otwarty i normalnie zamknięty) pozwalają na elastyczne sterowanie – np. załączanie i sygnalizację w jednym obwodzie.
• Stopień ochrony IP66, IP67, IP69, IP69K: Odporność na pył, strumienie wody, krótkotrwałe zanurzenie oraz mycie wysokociśnieniowe – idealne do myjni, mleczarni i innych agresywnych środowisk.
• Chromowana metalowa ramka: Wytrzymała konstrukcja odporna na uderzenia, korozję i wibracje, gwarantująca długą żywotność w ciężkich warunkach przemysłowych.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, ułatwiające szybki i bezpieczny montaż bez potrzeby stosowania specjalistycznych narzędzi.

Zgodność z Normami

Przycisk spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Deklarowane stopnie ochrony IP66, IP67, IP69 i IP69K potwierdzają odporność na wnikanie ciał stałych i cieczy. Produkt został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i przeznaczony do stosowania w instalacjach przemysłowych oraz maszynach.

Zastosowanie

Przycisk Harmony XB4 sprawdzi się wszędzie tam, gdzie wymagana jest wytrzymałość na ekstremalne warunki oraz wyraźna sygnalizacja stanu pracy. Dzięki zestykom NO i NC oraz podświetleniu LED umożliwia zarówno sterowanie, jak i informowanie operatora o stanie urządzenia.

• Sterowanie on/off maszyn w przemyśle spożywczym, chemicznym i farmaceutycznym – gdzie wymagane jest częste mycie środkami chemicznymi.
• Wysyłanie impulsów do styczników, przekaźników lub PLC w układach automatyki budynkowej i maszynowej.
• Sygnalizacja awarii lub gotowości urządzenia – podświetlenie LED umożliwia odczyt z daleka, nawet w hałasie i przy słabym oświetleniu.
• Praca w strefach narażonych na wibracje i uderzenia – metalowa ramka i solidna konstrukcja zapewniają niezawodność przez długi czas.

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm na panelu lub obudowie. Dokręcaj zaciski śrubowe zgodnie z momentem podanym w dokumentacji producenta (zwykle 0,8–1,2 Nm), a przekrój przewodów dobieraj odpowiednio do prądu znamionowego styków. Unikaj stosowania przewodów o przekroju mniejszym niż zalecany, aby zapobiec przegrzaniu połączeń.

FAQ

• Czy podświetlenie działa przy napięciu 230 V? Nie, podświetlenie LED zaprojektowano wyłącznie dla napięcia 110–120 V AC. Zastosowanie innego napięcia może spowodować uszkodzenie diody. Do napięcia 230 V należy wybrać wariant z odpowiednim modułem LED.
• Jaki stopień ochrony ma ten przycisk? Przycisk posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K, co oznacza pełną ochronę przed pyłem, strumieniami wody, krótkotrwałym zanurzeniem oraz myciem wysokociśnieniowym i parą.
• Czy przycisk jest samopowrotny? Tak, przycisk ma mechanizm samopowrotny (sprężynowy) – po puszczeniu wraca do położenia spoczynkowego. Jest przeznaczony do pracy chwilowej (impulsowej).
