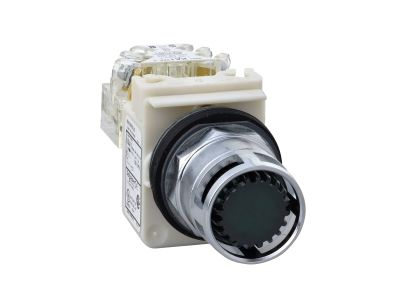

Przycisk podświetlany zielony LED, 120V, BA9s, 1C/O, Fi 30 Harmony 9001K | 9001K3L1GH13 Schneider Electric

Opis i Kluczowe Cechy

Schneider Electric Harmony 9001K (symbol 9001K3L1GH13) to przycisk podświetlany na zielono, wyposażony w trzonek LED 120V AC/DC z oprawką BA9s oraz zestyk przełączny 1C/O (NO/NC). Metalowa, chromowana obudowa o średnicy montażowej 30 mm i stopień ochrony IP66 czynią go odpornym na kurz, wodę oraz uszkodzenia mechaniczne. Dzięki widocznemu podświetleniu i solidnej konstrukcji sprawdza się w wymagających aplikacjach przemysłowych.

• Podświetlenie LED zielone 120V AC/DC (BA9s): Wyraźna sygnalizacja stanu urządzenia widoczna nawet z daleka, ułatwiająca pracę w hałasie i przy ograniczonej widoczności.
• Styk przełączny 1C/O (1 NO + 1 NC): Umożliwia jednoczesne załączanie i rozłączanie dwóch obwodów, zwiększając elastyczność sterowania bez konieczności stosowania dodatkowych elementów.
• Metalowa, chromowana obudowa: Odporność na uderzenia, wibracje i korozję – zapewnia długą żywotność nawet w agresywnym środowisku przemysłowym.
• Stopień ochrony IP66: Pyłoszczelność i ochrona przed silnymi strumieniami wody, pozwalająca na montaż w strefach wilgotnych, zewnętrznych i na zewnątrz maszyn.
• Montaż w otworze 30 mm: Standardowy wymiar ułatwia instalację w istniejących panelach sterowniczych i zapewnia kompatybilność z typowymi puszkami.

Zgodność z Normami

Produkt posiada stopień ochrony IP66 (pyłoszczelność i ochrona przed silnymi strumieniami wody) oraz certyfikaty NEMA Type 1, 2, 3, 3R, 4, 12 i 13. Posiada także świadectwo Marine ABS, co potwierdza przydatność w środowisku morskim. Przycisk spełnia wymagania dyrektyw Unii Europejskiej i jest oznaczony znakiem CE.

Zastosowanie

Przycisk Harmony 9001K przeznaczony jest do sterowania maszynami, urządzeniami przemysłowymi oraz do sygnalizacji w systemach automatyki. Sprawdzi się wszędzie tam, gdzie wymagana jest niezawodność i odporność na trudne warunki.

• Sterowanie start/stop silników, przenośników i innych odbiorników w liniach produkcyjnych.
• Impulsowe załączanie styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanu pracy maszyny (gotowość, awaria, praca) w panelach operatorskich.
• Automatyka budynkowa i przemysłowa – przyciski w bramach, suwnicach, windach i magazynach.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przycisk przeznaczony jest do instalacji w otworze o średnicy 30 mm (panel o grubości do 6 mm). Połączenia elektryczne realizowane za pomocą zacisków śrubowych – zaleca się stosowanie przewodów o przekroju dobranym do obciążenia oraz moment dokręcania zgodny z dokumentacją producenta. Przed włączeniem napięcia należy sprawdzić poprawność podłączenia oraz działanie podświetlenia.

FAQ

• Czy podświetlenie wymaga oddzielnego źródła zasilania? Tak, podświetlenie LED wymaga napięcia 120V AC/DC i jest wyposażone w oprawkę BA9s. Należy je podłączyć do odpowiednich zacisków (oznaczonych w instrukcji).
• Jaki stopień ochrony ma przycisk? Przycisk posiada stopień ochrony IP66 – jest pyłoszczelny i odporny na silne strumienie wody, co pozwala na instalację w wilgotnych i zapylonych środowiskach.
• Czy przycisk jest chwilowy czy z podtrzymaniem? Jest to przycisk chwilowy (monostabilny) – po zwolnieniu nacisku styki wracają do pozycji spoczynkowej (NO otwarty, NC zamknięty). Nie posiada mechanizmu podtrzymania.
