Przycisk podświetlany zielony kryty/czerwony wystający podświetlany Fi-22mm 1NO+1NC 24V | XB4BW73731B5 Schneider Electric

Opis i Kluczowe Cechy

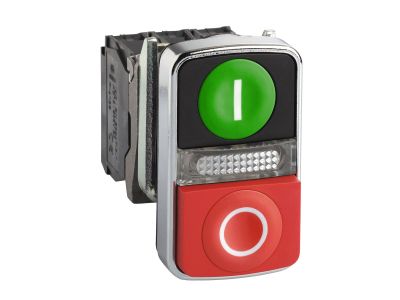

Podwójny przycisk podświetlany Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BW73731B5 to zaawansowane rozwiązanie sterownicze, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie integruje w jednej kompaktowej obudowie dwa przyciski: zielony płaski (kryty) oznaczony symbolem „I” oraz czerwony wystający oznaczony symbolem „O”. Centralnie umieszczona biała lampka kontrolna LED zapewnia doskonałą widoczność stanu pracy urządzenia nawet z dużej odległości, co znacząco podnosi bezpieczeństwo i ergonomię obsługi maszyn.

• Konfiguracja styków: Wyposażony w jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co pozwala na jednoczesne realizowanie funkcji załączania i rozłączania obwodów sterowniczych.
• Wytrzymała konstrukcja: Chromowana metalowa ramka zapewnia wyjątkową odporność mechaniczną, a modularna budowa ułatwia szybki serwis i ewentualną rozbudowę panelu sterowniczego.
• Zasilanie i podświetlenie: Zintegrowane źródło światła LED zasilane napięciem bezpiecznym 24V AC/DC gwarantuje długą żywotność i niskie zużycie energii.
• Odporność środowiskowa: Dzięki wysokim stopniom ochrony IP66, IP67, IP69 oraz IP69K, przycisk jest całkowicie pyłoszczelny i odporny na silne strumienie wody pod wysokim ciśnieniem oraz zanurzenie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w ekstremalnych warunkach wibracyjnych i korozyjnych. Zgodność z klasyfikacją Typ 4X według standardów NEMA gwarantuje odporność na korozję i trudne warunki atmosferyczne. Szeroki zakres temperatur pracy, wynoszący od -40°C do aż +70°C, sprawia, że urządzenie może być stosowane zarówno w chłodniach, jak i w pobliżu pieców przemysłowych.

Zastosowanie

Przycisk Harmony XB4 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn (OEM), prefabrykacji szaf sterowniczych oraz w przemyśle spożywczym i chemicznym. Idealnie sprawdza się w:

• Systemach sterowania liniami produkcyjnymi, gdzie wymagana jest jasna sygnalizacja stanu „Start/Stop”.
• Panelach operatorskich maszyn narażonych na częste mycie pod wysokim ciśnieniem (standard IP69K).
• Instalacjach wymagających wysokiej odporności na czynniki chemiczne i izolacji elektrycznej.
• Aplikacjach morskich i offshore dzięki certyfikatom odporności na trudne warunki środowiskowe.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki standardowej średnicy otworu montażowego wynoszącej 22 mm. Przycisk montuje się w otworze panelu, a następnie blokuje za pomocą metalowej nakrętki, co zapewnia stabilność mechaniczną. Podłączenie elektryczne realizowane jest poprzez zaciski śrubowe, które gwarantują trwałe połączenie przewodów nawet w warunkach występowania drgań. Zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach przewodów, aby zapewnić optymalny styk i zapobiec utlenianiu się miedzi. Modularna konstrukcja pozwala na oddzielenie bloku styków od elementu napędowego, co znacznie przyspiesza prace instalacyjne i serwisowe.

FAQ

• Czy przycisk posiada w zestawie źródło światła? Tak, urządzenie posiada wbudowaną diodę LED zasilaną napięciem 24V.
• Jaka jest średnica montażowa tego przycisku? Przycisk jest przeznaczony do standardowych otworów o średnicy 22 mm.
• Czy symbole „I” oraz „O” są trwałe? Tak, oznaczenia są naniesione w sposób trwały, odporny na ścieranie i działanie środków czyszczących.
• Czy mogę używać tego przycisku na zewnątrz budynków? Tak, dzięki stopniom ochrony IP66/IP67 oraz szerokiemu zakresowi temperatur pracy, produkt doskonale radzi sobie w warunkach zewnętrznych.
