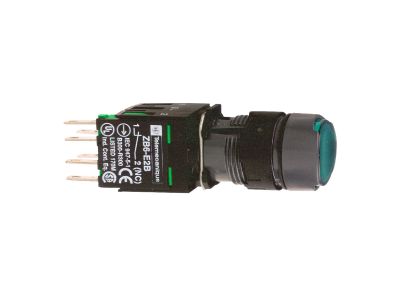

Przycisk podświetlany zielony Fi-16mm płaski okrągły LED 12-24VACDC 1NO | XB6AF3B1B Schneider Electric

Opis i Kluczowe Cechy

Przycisk podświetlany Schneider Electric z serii Harmony XB6 (symbol XB6AF3B1B) to kompletny przycisk sterowniczo-sygnalizacyjny w kolorze zielonym. Wyposażony w zintegrowany diodowy wskaźnik LED przystosowany do napięcia 12–24 V AC/DC oraz styk normalnie otwarty 1NO. Średnica montażowa 16 mm umożliwia szybki montaż w standardowych otworach paneli sterowniczych i szaf automatyki.

• Średnica montażowa 16 mm: pasuje do typowych otworów w panelach – łatwy montaż bez konieczności stosowania dodatkowych adapterów.
• Zintegrowany LED 12–24 V AC/DC: niskonapięciowe podświetlenie pracujące zarówno przy prądzie stałym, jak i zmiennym – uniwersalne zasilanie bez ryzyka uszkodzenia diody.
• Styk 1NO (normalnie otwarty): umożliwia precyzyjne sterowanie przekaźnikami, stycznikami lub wejściami PLC – zapewnia pewne zamykanie obwodu sterowniczego.
• Działanie wolne styków: cicha i płynna praca przycisku, minimalizująca drgania styków i wydłużająca żywotność mechanizmu.
• Kolor zielony: intuicyjna sygnalizacja stanu „praca” lub „gotowość” – zwiększa bezpieczeństwo obsługi w aplikacjach przemysłowych.

Zgodność z Normami

Produkt zgodny z europejskimi normami dla aparatury sterowniczej i sygnalizacyjnej. Oznaczony certyfikatem CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk przeznaczony do montażu w panelach sterowniczych, szafach automatyki i na pulpitach operatorskich. Sprawdza się zarówno w nowych instalacjach, jak i modernizacji istniejących układów.

• Sterowanie załączaniem/wyłączaniem maszyn i urządzeń w przemyśle.
• Sygnalizacja stanu pracy (np. świeci = urządzenie włączone).
• Wysyłanie impulsów sterujących do PLC, przekaźników lub styczników.
• Interfejs operatora w rozdzielniach, liniach produkcyjnych i instalacjach HVAC.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej instalacji. Przycisk montuje się w wyciętym otworze o średnicy 16 mm w panelu, mocując za pomocą dołączonej nakrętki. Przekrój przewodów należy dobrać do obciążenia zgodnie z dokumentacją techniczną producenta; moment dokręcania zacisków musi być zgodny z instrukcją obsługi. Po zainstalowaniu sprawdzić poprawność działania styku przed podaniem napięcia.

FAQ

• Czy przycisk jest podświetlany? Tak, wyposażono go w zintegrowany zielony LED zasilany napięciem 12–24 V AC/DC.
• Jaki typ styku zastosowano? Styk normalnie otwarty (1NO) o działaniu wolnym.
• Czy przycisk nadaje się do montażu na szynie DIN? Nie – przeznaczony jest do montażu w otworze panelowym o średnicy 16 mm, nie do szyny TH35.
