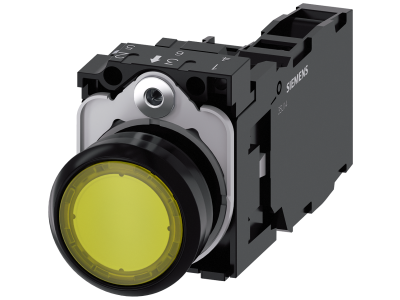

Przycisk podświetlany SIRIUS ACT, 22mm, okrągły, tworzywo, płaski, z samopowrotem, z uchwytem, żółty | 3SU1102-0AB30-1FA0 Siemens

Alternatywny kod produktu: 3SU11020AB301FA0

Opis i Kluczowe Cechy

Przycisk sterowniczy SIRIUS ACT (symbol 3SU1102-0AB30-1FA0) to podświetlany, okrągły element 22 mm z tworzywa, w kolorze żółtym, z płaską powierzchnią i samopowrotem. Wyposażony w uchwyt ułatwiający obsługę. Przeznaczony do montażu w panelach i obudowach – uniwersalny standard Ø22 mm gwarantuje kompatybilność z szeroką gamą obudów i osprzętu.

• Podświetlenie: Wbudowana lampka sygnalizacyjna pozwala na szybką identyfikację stanu pracy urządzenia, zwiększając bezpieczeństwo i wygodę użytkowania.
• Samopowrót: Mechanizm sprężynowy zapewnia powrót przycisku do pozycji spoczynkowej po zwolnieniu, co zapobiega przypadkowemu pozostawieniu obwodu w stanie załączonym.
• Kolor żółty: Wyraźne oznaczenie stosowane często w funkcjach ostrzegawczych lub specjalnych – ułatwia ergonomiczne projektowanie paneli sterowniczych.
• Uchwyt: Profilowany uchwyt umożliwia pewny chwyt i wygodną obsługę nawet w rękawicach ochronnych.
• Materiał i wykonanie: Tworzywo sztuczne o wysokiej trwałości, odporne na typowe warunki pracy w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Produkt należy do serii SIRIUS ACT firmy Siemens i spełnia wymagania odpowiednich norm europejskich (oznakowanie CE). Szczegółowe informacje o zgodności z poszczególnymi normami (np. IEC/EN) znajdują się w karcie katalogowej producenta.

Zastosowanie

Przycisk podświetlany 22 mm znajduje zastosowanie wszędzie tam, gdzie potrzebne jest jednoznaczne sygnalizowanie i sterowanie procesami – zarówno w przemyśle, jak i w automatyce budynkowej.

• Sterowanie maszynami i urządzeniami w szafach sterowniczych – jako przycisk załączania, wyłączania lub resetowania.
• Sygnalizacja stanu pracy – podświetlenie (zasilanie oddzielne) wskazuje np. tryb pracy, awarię lub gotowość.
• Panele operatorskie w systemach automatyki (PLC) – przyciski z samopowrotem idealne do wysyłania impulsów sterujących.
• Instalacje przemysłowe i energetyczne – w miejscach wymagających wyraźnego oznaczenia żółtym kolorem (np. funkcje pomocnicze, ostrzegawcze).

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przycisk montuje się w otworze Ø22 mm w panelu lub obudowie, mocowany od tyłu za pomocą nakrętki (w zestawie). Moment dokręcania i przekrój przewodów należy dobrać zgodnie z dokumentacją producenta oraz obowiązującymi normami instalacyjnymi.

FAQ

• Czy przycisk zawiera moduł stykowy lub źródło światła? Przycisk sprzedawany jest jako kompletny element z wbudowanym podświetleniem (lampką), ale bez wbudowanego modułu stykowego. Moduły stykowe (np. 1NO, 1NC) oraz moduły do podświetlenia (różne napięcia) należy dobrać i zamówić osobno, zgodnie z systemem SIRIUS ACT.
• Jaki stopień ochrony ma przycisk? W dostępnych danych nie podano konkretnego stopnia IP. W standardowej konfiguracji (otwór 22 mm, obudowa odpowiedniej klasy) przycisk może osiągnąć IP54. Ostateczny stopień ochrony zależy od rodzaju obudowy i uszczelnień – należy sprawdzić w karcie katalogowej lub skonsultować z producentem.
• Jakie napięcie ma podświetlenie? Napięcie znamionowe lampki nie zostało określone w nazwie produktu. W systemie SIRIUS ACT dostępne są moduły podświetlenia na napięcie stałe (np. 24V DC) lub zmienne (230V AC) – należy dobrać odpowiedni moduł do konkretnego zastosowania.
