Przycisk podświetlany pomarańczowy LED, 24/48V AC/DC, BA9s, 1C/O, Fi 30 Harmony 9001K | 9001K3L35LYAH13 Schneider Electric

Opis i Kluczowe Cechy

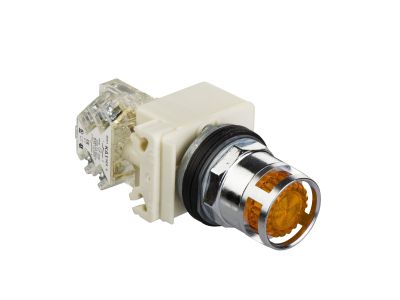

Przycisk podświetlany pomarańczowy LED Schneider Electric Harmony 9001K (symbol 9001K3L35LYAH13) to zaawansowany element sterowania przeznaczony do otworów montażowych o średnicy 30 mm. Wyposażony w jeden styk przełączny (1C/O) oraz lampkę BA9s zasilaną napięciem 24/48 V AC/DC. Metalowa, chromowana obudowa zapewnia wytrzymałość mechaniczną, a dioda LED wyraźnie sygnalizuje stan pracy, co zwiększa bezpieczeństwo obsługi w wymagających aplikacjach przemysłowych.

• Styk 1C/O (przełączny): Umożliwia zarówno załączanie, jak i wyłączanie obwodu w jednym module – oszczędność miejsca i uproszczenie okablowania w szafie sterowniczej.
• Napięcie zasilania podświetlenia 24/48 V AC/DC: Kompatybilność z powszechnie stosowanymi napięciami sterowniczymi – łatwa integracja z systemami automatyki bez dodatkowych przetwornic.
• Stopień ochrony IP66: Pyłoszczelność i ochrona przed silnymi strugami wody – niezawodna praca w wilgotnych, pylastych i trudnych warunkach środowiskowych.
• Metalowa obudowa chromowana: Odporność na uderzenia, wibracje i korozję – długa żywotność nawet w aplikacjach narażonych na uszkodzenia mechaniczne.
• Źródło światła BA9s (wymienne): Łatwy serwis – w przypadku uszkodzenia diody LED można ją wymienić bez demontażu całego przycisku.

Zgodność z Normami

Produkt posiada certyfikat Marine ABS, stopień ochrony IP66 oraz jest zgodny z typami obudów NEMA 1, 2, 3, 3R, 4, 12 i 13. Spełnia wymagania międzynarodowych standardów i posiada oznaczenie CE. Przycisk przeznaczony jest do stosowania w instalacjach przemysłowych, gdzie wymagana jest wysoka odporność na czynniki zewnętrzne.

Zastosowanie

Przycisk Harmony 9001K sprawdza się jako interfejs operatorski w maszynach i urządzeniach przemysłowych, szczególnie tam, gdzie liczy się odporność na trudne warunki oraz czytelna sygnalizacja stanu.

• Sterowanie maszynami w przemyśle ciężkim, hutniczym i rafineryjnym – obudowa chromowana odporna na wilgoć, pyły i uderzenia.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub PLC – jeden styk przełączny pozwala na prostą realizację funkcji NO/NC w jednym punkcie.
• Sygnalizacja stanu pracy (np. alarm, gotowość, awaria) poprzez wyraźne pomarańczowe podświetlenie LED widoczne z daleka.
• Instalacje w trudnodostępnych miejscach, gdzie wymiana lampki jest utrudniona – moduł BA9s umożliwia szybki serwis bez naruszania połączeń stykowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przycisk przeznaczony jest do wbudowania w panelu o grubości odpowiedniej dla otworu 30 mm – zaleca się stosowanie uszczelki IP66 (jeśli wymagana). Połączenia elektryczne wykonać przy użyciu zacisków śrubowych, z zachowaniem momentu dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do przewidywanego obciążenia prądowego (w danych technicznych należy sprawdzić prąd znamionowy styków – nie podano w dostępnych materiałach, dlatego wymagana jest weryfikacja w karcie katalogowej). Po montażu sprawdzić szczelność dławika i osłony.

FAQ

• Czy podświetlenie LED jest wymienne? Tak, wykorzystuje standardową lampkę BA9s, którą można wymienić bez demontażu przycisku. Należy stosować zamienniki o zgodnym napięciu 24/48 V AC/DC.
• Jaki stopień ochrony ma przycisk? IP66 – jest całkowicie pyłoszczelny i odporny na silne strugi wody, co potwierdzają również typy obudów NEMA 1–4, 12, 13.
• Jaki jest tryb pracy styku? Styk przełączny 1C/O oznacza, że w spoczynku jedna para jest zwarta (NC), a druga rozwarta (NO). Po naciśnięciu zmieniają stan. Pozwala to na realizację podwójnej funkcji w jednym elemencie.
