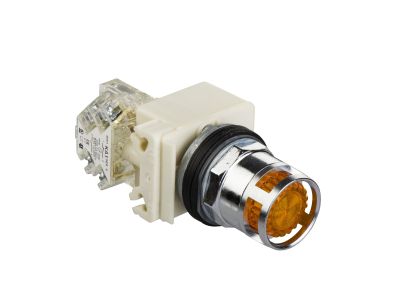

przycisk podświetlany pomarańczowy LED, 120V AC/DC, 10A, BA9s, 1C/O, Fi 30 Harmony 9001K | 9001K3L38LYAH13 Schneider Electric

Opis i Kluczowe Cechy

Przycisk podświetlany pomarańczowy LED Schneider Electric Harmony 9001K (symbol katalogowy 9001K3L38LYAH13) to wytrzymałe urządzenie sterownicze przeznaczone do montażu w otworze o średnicy 30 mm. Wyposażony w jeden styk przełączny (1C/O) o prądzie znamionowym 10 A przy napięciu 120 V AC/DC, zapewnia niezawodną sygnalizację i sterowanie w aplikacjach przemysłowych. Dioda LED w kolorze pomarańczowym zasilana jest przez gniazdo BA9s, co gwarantuje wyraźną widoczność stanu pracy.

• Styk 1C/O (przełączny): Umożliwia jednoczesne rozwieranie i zwieranie dwóch obwodów, co daje elastyczność w projektowaniu układów sterowania – idealny do przełączania trybów pracy lub sygnalizacji.
• Prąd 10 A, napięcie 120 V AC/DC: Bezpieczna praca w obwodach sterowniczych o umiarkowanym obciążeniu, bez ryzyka przegrzania styków – odpowiednia do większości aplikacji maszynowych.
• Podświetlenie LED (pomarańczowe) z gniazdem BA9s: Wyraźna sygnalizacja stanu urządzenia, widoczna nawet z daleka; łatwa wymiana źródła światła dzięki standardowemu gniazdu.
• Metalowa obudowa powlekana chromem: Odporna na uderzenia, korozję i wibracje – zapewnia długotrwałą funkcjonalność w wymagających środowiskach produkcyjnych.
• Stopień ochrony IP66 oraz certyfikaty Type 1, 2, 3, 3R, 4, 12, 13: Całkowita odporność na kurz i silne strumienie wody, a także na warunki zewnętrzne – idealne do zastosowań morskich (certyfikat Marine ABS) oraz ciężkiego przemysłu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i niezawodności. Posiada certyfikat Marine ABS, a także oznaczenia Type 1, 2, 3, 3R, 4, 12 i 13 (zgodnie z klasyfikacją NEMA). Oznacza to, że przycisk spełnia wymagania dla zastosowań wewnętrznych i zewnętrznych, w tym w środowiskach o dużej wilgotności, narażonych na kurz i wodę. Posiada deklarację zgodności CE. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantuje bezpieczną eksploatację.

Zastosowanie

Przycisk podświetlany Harmony 9001K sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne sterowanie oraz wyraźna sygnalizacja stanu. Dzięki stopniowi ochrony IP66 i certyfikatom morskim może być stosowany w trudnych warunkach środowiskowych.

• Sterowanie maszynami i urządzeniami przemysłowymi – ręczne załączanie/wyłączanie z sygnalizacją stanu.
• Sygnalizacja alarmów i stanów pracy (np. gotowość, awaria) w szafach sterowniczych i pulpitach operatorskich.
• Aplikacje morskie (offshore, statki) – dzięki certyfikatowi Marine ABS, odporności na korozję i wnikanie wody.
• Automatyka budynkowa – sterowanie bramami, windami, systemami wentylacji w strefach narażonych na wilgoć.

Wskazówki Montażowe

Montaż urządzenia mogą wykonywać wyłącznie wykwalifikowani elektrycy z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie. Przycisk przeznaczony jest do montażu w otworze o średnicy 30 mm w panelu (blacha, tworzywo). Połączenia przewodów wykonać za pomocą zacisków śrubowych – moment dokręcania zgodnie z dokumentacją techniczną producenta. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany 1,5–2,5 mm²). Po zamontowaniu sprawdzić szczelność uszczelki – stopień ochrony IP66 uzyskuje się tylko przy prawidłowo dokręconym kołnierzu.

FAQ

• Czy przycisk jest podświetlany? Jakie napięcie zasila diodę? Tak, przycisk posiada wbudowane podświetlenie pomarańczowe LED zasilane przez gniazdo BA9s. Napięcie zasilania diody wynosi 120 V AC/DC (takie same jak napięcie styków) – może być wykorzystane równolegle z obwodem sterowania.
• Jaki stopień ochrony ma ten przycisk? Stopień ochrony wynosi IP66 – jest całkowicie odporny na kurz oraz na silne strumienie wody (np. mycie ciśnieniowe). Dodatkowo posiada certyfikaty Type 1, 2, 3, 3R, 4, 12, 13 (NEMA) oraz Marine ABS, co potwierdza przydatność w warunkach zewnętrznych i morskich.
• Jaki tryb pracy styku – normalnie otwarty czy zamknięty? Styk jest przełączny (1C/O), co oznacza, że posiada trzy wyprowadzenia: wspólne (COM), normalnie otwarte (NO) i normalnie zamknięte (NC). W zależności od podłączenia może działać jako NO lub NC – daje to pełną elastyczność w projektowaniu układu sterowania.
