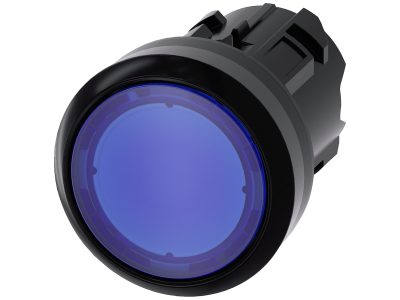

Przycisk podświetlany płaski z samopowrotem 22mm, okrągły, plastikowy, niebieski, SIRIUS ACT | 3SU1001-0AB50-0AA0 Siemens

Alternatywny kod produktu: 3SU10010AB500AA0

Opis i Kluczowe Cechy

Przycisk podświetlany płaski z samopowrotem 22 mm, okrągły, w kolorze niebieskim, należy do modułowego systemu sterowniczego Siemens SIRIUS ACT (symbol 3SU1001-0AB50-0AA0). Przeznaczony jest do montażu w płycie czołowej wraz z odpowiednimi blokami funkcyjnymi (sprzedawanymi osobno). Dzięki standardowej średnicy otworu 22 mm pasuje do typowych paneli operatorskich, a podświetlenie LED zapewnia wyraźną sygnalizację stanu w warunkach przemysłowych.

• Średnica otworu 22 mm: uniwersalny montaż w standardowych panelach i rozdzielnicach bez konieczności stosowania adapterów.
• Podświetlenie LED (niebieskie): czytelna sygnalizacja wizualna, ułatwiająca identyfikację stanu urządzenia nawet przy ograniczonej widoczności.
• Funkcja samopowrotu: po naciśnięciu przycisk automatycznie wraca do położenia spoczynkowego – idealne do sterowania impulsowego.
• Plastikowa obudowa: wytrzymała i lekka konstrukcja odporna na typowe obciążenia mechaniczne w środowisku przemysłowym.
• Element systemu SIRIUS ACT: pełna kompatybilność z szeroką gamą bloków styków, modułów LED i uchwytów, co pozwala na elastyczną konfigurację.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Jako element systemu SIRIUS ACT jest przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z wymogami dla aparatury sterowniczej i sygnalizacyjnej. Szczegółowe deklaracje zgodności dostępne są u producenta.

Zastosowanie

Przycisk 3SU1001-0AB50-0AA0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne sterowanie z wizualną informacją zwrotną. Sprawdza się w maszynach, panelach operatorskich i instalacjach automatyki budynkowej.

• Sterowanie impulsowe pracą silników, zaworów, napędów (poprzez styczniki lub przekaźniki).
• Sygnalizacja stanu urządzeń – świecenie przycisku informuje o gotowości lub trybie pracy.
• Element paneli HMI w maszynach produkcyjnych i liniach technologicznych.
• Integracja z systemami automatyki budynkowej (sterowanie oświetleniem, bramami, roletami).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie. Przycisk montuje się w otworze o średnicy 22 mm w płycie czołowej (np. w drzwiach rozdzielnicy). Element wykonawczy mocuje się za pomocą standardowego uchwytu z zestawu SIRIUS ACT (sprzedawanego osobno). Bloki funkcyjne (styki, moduł LED) montuje się od tyłu, zgodnie z instrukcją producenta. Momenty dokręcania i przekroje przewodów należy dobierać zgodnie z dokumentacją zastosowanych bloków.

FAQ

• Czy przycisk ma wbudowane podświetlenie LED? Tak, przycisk jest wyposażony w niebieską diodę LED. Aby działała, wymaga odpowiedniego modułu podświetlenia z serii SIRIUS ACT (np. 3SU1401-...), który należy dokupić osobno i zamontować od tyłu.
• Jaki stopień ochrony ma ten przycisk? Jako element czołowy przycisk nie posiada własnego stopnia ochrony IP. Ostateczna odporność na pył i wilgoć zależy od zastosowanego uchwytu, uszczelki oraz rodzaju płyty czołowej. W typowej rozdzielnicy wewnętrznej przyjmuje się IP20.
• Czy ten przycisk zawiera styki? Nie, jest to wyłącznie element wykonawczy (akcesorium czołowe). Styki elektryczne znajdują się w oddzielnie zamawianym bloku funkcyjnym (np. 3SU1400-... z zestykami 1NO/1NC). Działanie przycisku samopowrotnego zapewnia mechaniczny powrót do pozycji spoczynkowej.
