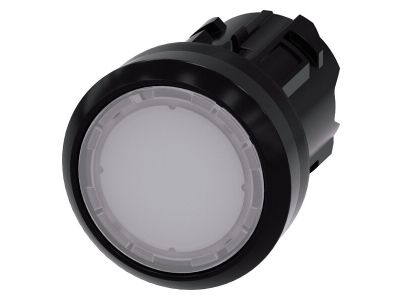

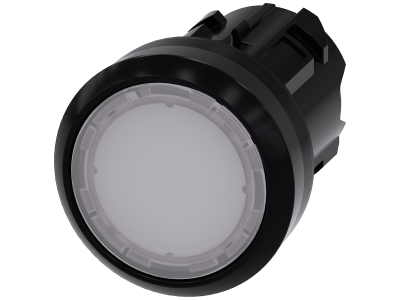

Przycisk podświetlany płaski z samopowrotem 22mm, okrągły, plastikowy, biały, SIRIUS ACT | 3SU1001-0AB60-0AA0 Siemens

Opis i Kluczowe Cechy

Przycisk podświetlany płaski z serii SIRIUS ACT o numerze katalogowym 3SU1001-0AB60-0AA0 to zaawansowany element sterowniczy zaprojektowany przez firmę SIEMENS z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się średnicą montażową wynoszącą 22 mm, co stanowi standard rynkowy pozwalający na łatwą integrację w pulpitach sterowniczych i obudowach maszynowych. Wykonanie z wysokiej jakości tworzywa sztucznego zapewnia optymalną odporność mechaniczną przy zachowaniu lekkości konstrukcji. Biały kolor elementu wykonawczego w połączeniu z funkcją podświetlenia gwarantuje doskonałą widoczność stanu pracy urządzenia nawet w trudnych warunkach oświetleniowych panujących na halach produkcyjnych.

• Mechanizm samopowrotny: Przycisk działa w trybie monostabilnym, co oznacza, że powraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku przez operatora.
• Konstrukcja modułowa: Jako część systemu SIRIUS ACT, element ten pozwala na elastyczną konfigurację z różnymi blokami styków oraz modułami LED montowanymi od tyłu.
• Estetyka i ergonomia: Płaski kształt przycisku minimalizuje ryzyko przypadkowego zahaczenia, a okrągły design wpisuje się w nowoczesne standardy projektowania interfejsów HMI.
• Trwałość: Zastosowane materiały plastikowe są odporne na działanie wielu substancji chemicznych oraz olejów powszechnie występujących w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. System SIRIUS ACT spełnia wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki wysokiemu stopniu ochrony (IP66/IP67/IP69K – zależnie od kompletnej konfiguracji z uchwytem i uszczelnieniem), przycisk jest przystosowany do pracy w warunkach wysokiego zapylenia oraz jest odporny na mycie pod wysokim ciśnieniem, co jest kluczowe w branży spożywczej i farmaceutycznej.

Zastosowanie

Przycisk Siemens 3SU1001-0AB60-0AA0 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem dla:

• Paneli sterowniczych maszyn: Jako element startowy lub funkcyjny wymagający sygnalizacji świetlnej.
• Rozdzielnic elektrycznych: Do lokalnego sterowania obwodami pomocniczymi.
• Linii produkcyjnych: W miejscach wymagających częstej interakcji operatora z systemem sterowania PLC.
• Przemysłu ciężkiego: Gdzie wymagana jest wysoka odporność na wibracje i trudne warunki środowiskowe.

Wskazówki Montażowe

Montaż przycisku jest intuicyjny i szybki dzięki innowacyjnej koncepcji systemu SIRIUS ACT. Element wykonawczy należy umieścić w otworze o średnicy 22,3 mm. Specjalna wypustka pozycjonująca zapobiega obracaniu się przycisku w otworze, co eliminuje konieczność frezowania dodatkowych rowków. Do poprawnego działania wymagany jest uchwyt montażowy (holder) oraz odpowiednie bloki styków (NO/NC) i moduł LED, które zatrzaskuje się na uchwycie bez użycia specjalistycznych narzędzi. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania śruby mocującej uchwyt, aby zapewnić trwałe i stabilne osadzenie w płycie czołowej o grubości od 1 do 6 mm.

FAQ

• Czy przycisk zawiera w zestawie blok styków? Nie, model 3SU1001-0AB60-0AA0 to sam element wykonawczy (przycisk). Bloki styków oraz moduły podświetlenia należy dokupić osobno, dopasowując je do potrzeb konkretnej instalacji.
• Jaki jest stopień ochrony tego elementu? Sam element czołowy po prawidłowym montażu w dedykowanym uchwycie oferuje stopień ochrony IP66, IP67 oraz IP69 (K), co pozwala na jego stosowanie w miejscach narażonych na zalanie i silne strumienie wody.
• Czy podświetlenie jest zintegrowane? Przycisk jest przystosowany do podświetlenia (translucent), jednak źródło światła (moduł LED) montowane jest oddzielnie na uchwycie montażowym.
