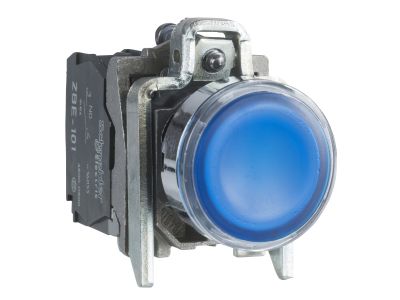

Przycisk podświetlany niebieski kryty Fi 22mm z samopowrotem 220-240V 1NO+1NC Harmony XB4 | XB4BW36M5 Schneider Electric

Opis i Kluczowe Cechy

Przycisk podświetlany Schneider Electric Harmony XB4, symbol XB4BW36M5, to wytrzymały element sterowniczy z samopowrotem i zintegrowaną diodą LED na napięcie 220-240 V AC. Wyposażony w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) oraz metalową chromowaną ramkę pasującą do otworów 22 mm. Dzięki wysokiej klasie szczelności i szerokiemu zakresowi temperatur sprawdza się w najbardziej wymagających aplikacjach przemysłowych i zewnętrznych.

• Podświetlenie LED 220-240 V AC: długotrwała, wyraźna sygnalizacja stanu pracy ułatwia identyfikację przycisku z daleka, nawet w słabym oświetleniu – zwiększa bezpieczeństwo i komfort obsługi.
• Stopień ochrony IP66, IP67, IP69, IP69K: całkowita odporność na pył, zanurzenie do 1 m (IP67) oraz strumienie wody pod wysokim ciśnieniem i temperaturą (IP69K) – idealne do myjek, przetwórstwa spożywczego i ciężkiego przemysłu.
• Szeroki zakres temperatury pracy -40°C do 70°C: niezawodne działanie w skrajnych warunkach, od mrozu po upał, bez utraty parametrów.
• Metalowa chromowana ramka (22 mm): wysoka odporność mechaniczna i na korozję, gwarantuje trwałość i estetyczny wygląd panelu przez lata.
• Zaciski śrubowe: pewne i stabilne połączenie przewodów, łatwy montaż i serwisowanie.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych, w tym certyfikację morską (np. DNV, LRS) oraz oznaczenia IP66, IP67, IP69, IP69K i Typ 4X. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Przycisk Harmony XB4 dedykowany jest do budowy paneli sterowniczych w przemyśle, automatyce budynkowej oraz w instalacjach narażonych na trudne warunki środowiskowe.

• Sterowanie maszynami i urządzeniami w środowiskach o wysokiej wilgotności, zapyleniu i agresywnych chemikaliach.
• Wydawanie impulsów sterujących do styczników, przekaźników lub sterowników PLC w układach automatyki.
• Sygnalizacja wizualna i przywołania operatora w systemach alarmowych i kontroli dostępu.
• Praca w aplikacjach zewnętrznych (stacje benzynowe, myjnie, przetwórstwo spożywcze) dzięki wyjątkowej szczelności IP69K.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Przycisk montuje się w otworze o średnicy 22 mm na płycie panelu lub szynie DIN (przy użyciu odpowiednich adapterów). Przekrój przewodów należy dobrać do prądu obciążenia, a moment dokręcania zacisków śrubowych stosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i izolację.

FAQ

• Czy podświetlenie LED jest wymienne? W modelu XB4BW36M5 dioda LED jest zintegrowana i zaprojektowana na napięcie 220-240 V AC. W przypadku uszkodzenia zaleca się wymianę całego modułu przycisku.
• Jaki stopień ochrony ma ten przycisk? Przycisk posiada certyfikaty IP66, IP67, IP69 oraz IP69K – zapewnia całkowitą ochronę przed pyłem, długotrwałe zanurzenie (IP67) oraz odporność na strumienie wody pod wysokim ciśnieniem i temperaturą (IP69K).
• Czy styk jest zwierny (NO) czy rozwierny (NC)? Przycisk wyposażono w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) – oba z samopowrotem. Pozwala to na sterowanie załączaniem i wyłączaniem obwodów w jednym module.
