Przycisk podświetlany kryty z samopowrotem DEL24V 2NO | XB6EDW3B2P Schneider Electric

Opis i Kluczowe Cechy

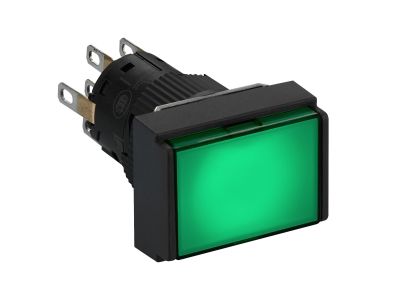

Przycisk podświetlany kryty z samopowrotem (symbol XB6EDW3B2P) wyposażony jest w dwa zestyk normalnie otwarty (2NO) oraz wbudowane podświetlenie LED 24V DC. Dzięki mechanizmowi samopowrotnemu każdorazowe naciśnięcie generuje krótki impuls sterujący, co ułatwia precyzyjne wydawanie komend w panelach operatorskich i rozdzielnicach. Kompaktowa, kryta obudowa umożliwia montaż w otworze panelu, oszczędzając miejsce na płycie czołowej.

• Styk 2NO (normalnie otwarty): Umożliwia podwójne sterowanie – dwa niezależne obwody są zwierane podczas naciśnięcia, co daje elastyczność w aplikacjach wymagających redundantnego sygnału lub sterowania dwoma odbiornikami jednocześnie.
• Podświetlenie LED 24V DC: Zapewnia wyraźną sygnalizację stanu przycisku w warunkach słabego oświetlenia, ułatwiając obsługę i zwiększając bezpieczeństwo – dioda świeci światłem ciągłym po podaniu napięcia.
• Funkcja samopowrotu (chwilowa): Gwarantuje, że przycisk wraca do położenia spoczynkowego zaraz po zwolnieniu, idealny do aplikacji impulsowych (np. załączanie styczników, wysyłanie sygnałów do PLC).
• Kryty montaż panelowy: Obudowa projektowana do wpuszczenia w otwór płyty czołowej, co chroni przycisk przed przypadkowym uruchomieniem i nadaje instalacji estetyczny, profesjonalny wygląd.
• Wbudowane złącza: Przygotowany do szybkiego podłączenia przewodów – nie wymaga dodatkowych akcesoriów montażowych (szczegóły w dokumentacji producenta).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zastosowano standardowe rozwiązania konstrukcyjne zgodne z powszechnie przyjętymi praktykami w branży elektrotechnicznej. Montaż i użytkowanie należy przeprowadzać zgodnie z obowiązującymi przepisami oraz wytycznymi producenta.

Zastosowanie

Przycisk podświetlany kryty z samopowrotem 2NO znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne, impulsowe sterowanie z wizualną informacją zwrotną. Sprawdza się zarówno w prostych układach, jak i zaawansowanych systemach automatyki.

• Sterowanie oświetleniem – załączanie/wyłączanie obwodów oświetleniowych z wyraźnym podświetleniem przycisku.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC – idealny do rozruchów silników, załączania sprężarek czy wentylatorów.
• Sygnalizacja w panelach operatorskich – jako przycisk potwierdzenia (np. w układach bezpieczeństwa) lub przycisk start/stop.
• Automatyka budynkowa – sterowanie bramami, roletami, systemami alarmowymi z możliwością podświetlenia przycisku w ciemności.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Przycisk przeznaczony jest do montażu w otworze panelu o średnicy zgodnej z dokumentacją producenta (typowe wymiary dla aparatury krytej). Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia – w razie wątpliwości sprawdzić parametry znamionowe w karcie katalogowej. Moment dokręcania zacisków oraz rodzaj końcówek przewodów muszą być zgodne z instrukcją producenta. Po montażu należy sprawdzić poprawność działania styku i podświetlenia.

FAQ

• Czy przycisk posiada podświetlenie, a jeśli tak, to jakie? Tak, przycisk wyposażony jest w podświetlenie LED. Zasilane jest napięciem 24V DC (stałym). Dioda świeci światłem ciągłym po podaniu napięcia, co ułatwia lokalizację przycisku w ciemności.
• Jaki jest stopień ochrony (IP) tego przycisku? W dostarczonych danych nie podano stopnia ochrony IP. Zalecamy zapoznanie się z pełną kartą katalogową produktu lub kontakt z producentem w celu uzyskania tej informacji. Standardowo aparatura montowana w suchych pomieszczeniach wewnątrz rozdzielnic może mieć IP20.
• Czy przycisk działa jako chwilowy (monostabilny) czy bistabilny? Jest to przycisk z samopowrotem (chwilowy, monostabilny). Po naciśnięciu styki zwierają się, a po zwolnieniu wracają do stanu otwarcia. Idealny do impulsowych sygnałów sterujących.
