Przycisk podświetlany kryty z samopowrotem DEL24V 1NO | XB6EDW4B1P Schneider Electric

Opis i Kluczowe Cechy

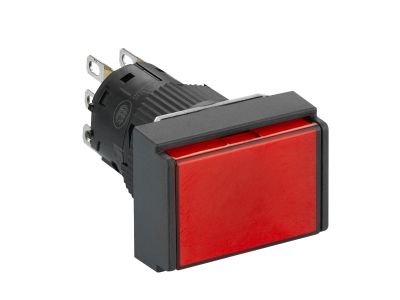

Przycisk podświetlany kryty z samopowrotem serii Harmony XB6E (symbol XB6EDW4B1P) to monolityczne urządzenie sterownicze wyposażone w jeden zestyk normalnie otwarty (1NO) z działaniem migowym. Zintegrowany diodowy wskaźnik LED zasilany napięciem 24 V zapewnia wizualne potwierdzenie stanu. Dzięki średnicy montażowej 16 mm oraz czerwonej, płaskiej obudowie doskonale sprawdza się w kompaktowych panelach operatorskich i tablicach sterowniczych.

• Zestyk 1NO z działaniem migowym: Szybkie i niezawodne przełączanie w obwodach sterowania – idealne do sygnalizacji stanu i wysyłania krótkich impulsów.
• Styki ze srebra pozłacanego: Wysoka odporność na korozję i długotrwała stabilność elektryczna nawet w trudnych warunkach środowiskowych.
• Zintegrowany LED 24 V: Wyraźna sygnalizacja wizualna bez konieczności stosowania zewnętrznych lamp – oszczędność miejsca i uproszczenie instalacji.
• Średnica montażowa 16 mm: Uniwersalny wymiar otworu umożliwiający łatwy montaż w standardowych obudowach i pulpitach.
• Przyłącza Faston 2,8×0,5 mm oraz lutownicze: Elastyczność okablowania – możliwość szybkiego podłączenia za pomocą izolowanych końcówek faston lub tradycyjnego lutowania.

Zgodność z Normami

Urządzenie zaprojektowane zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Produkt należy do serii Harmony XB6E, spełniającej wymagania rynku automatyki przemysłowej.

Zastosowanie

Przycisk XB6EDW4B1P znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna sygnalizacja i sterowanie w niskonapięciowych obwodach sterowniczych. Typowe scenariusze użycia:

• Sterowanie załączaniem i wyłączaniem urządzeń w szafach sterowniczych i na pulpitach operatorskich.
• Wysyłanie impulsów do styczników, przekaźników lub wejść cyfrowych sterowników PLC.
• Sygnalizacja stanu pracy maszyn i urządzeń (np. gotowość, awaria) za pomocą podświetlenia LED.
• Element interfejsu HMI w automatyce budynkowej i przemyśle lekkim.

Wskazówki Montażowe

Montaż przycisku powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przycisk montuje się w otworze o średnicy 16 mm w panelu o grubości odpowiedniej dla zastosowanego pierścienia mocującego. Połączenia elektryczne należy wykonać zgodnie z dokumentacją producenta – dla zacisków faston zaleca się użycie izolowanych końcówek żeńskich 2,8×0,5 mm, a dla złączy lutowniczych zastosować drut o przekroju do 0,75 mm². Moment dokręcania elementów mocujących według zaleceń producenta.

FAQ

• Jakie jest napięcie zasilania wbudowanego LED? Wbudowana dioda LED jest przystosowana do napięcia stałego 24 V (zgodnie z oznaczeniem DEL24V). Nie wymaga zewnętrznego rezystora ani modułu.
• Czy przycisk jest wodoodporny? W dostarczonych danych nie określono stopnia ochrony IP. Większość przycisków panelowych uzyskuje ochronę z przodu dzięki uszczelce montażowej – należy dobrać odpowiednią uszczelkę w zależności od warunków pracy.
• Jak działa samopowrót styku? Przycisk jest wyposażony w mechanizm sprężynowy – po naciśnięciu następuje zwarcie styku NO, a po zwolnieniu styk samoczynnie powraca do pozycji rozwartej. Zapewnia to bezpieczne i powtarzalne sygnały sterujące.
