Przycisk podświetlany kryty z samopowrotem DEL24V 1NO | XB6EDW3B1P Schneider Electric

Opis i Kluczowe Cechy

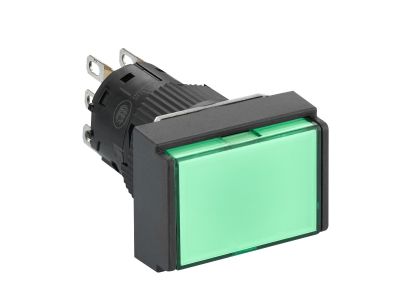

Schneider Electric Harmony XB6EDW3B1P to monolityczny przycisk podświetlany z samopowrotem, wyposażony w zielony LED 24V i jeden zestyk normalnie otwarty (1NO). Dedykowany do montażu w otworze o średnicy 16 mm, co ułatwia zabudowę w panelach operatorskich i pulpitach sterowniczych. Działanie migowe zapewnia pewne łączenie obwodów, a pozłacane styki gwarantują niezawodność przy niskich prądach.

• Styk 1NO (normalnie otwarty): Odpowiedni do przekazywania krótkich impulsów sterujących do styczników, przekaźników lub wejść PLC – sygnał pojawia się tylko podczas wciśnięcia przycisku.
• Zintegrowany LED 24V: Wbudowane podświetlenie ułatwia lokalizację przycisku w warunkach słabego oświetlenia oraz sygnalizuje stan gotowości lub aktywacji obwodu.
• Pozłacane styki srebrne: Odporne na korozję i utlenianie, zapewniają stabilną rezystancję styków przy niskich napięciach i prądach, co wydłuża żywotność łączeń.
• Przyłącza Faston 2,8 x 0,5 mm oraz zaciski lutownicze: Umożliwiają szybkie i pewne podłączenie przewodów o przekroju do 0,75 mm² (AWG 19) – idealne do montażu w seryjnych rozdzielnicach i na taśmie produkcyjnej.
• Samopowrotna praca (chwilowa): Po zwolnieniu przycisku styki wracają do stanu spoczynkowego – bezpieczne sterowanie impulsowe zgodne z wymaganiami automatyki przemysłowej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w standardzie globalnej rodziny Schneider Electric Harmony XB6E. Spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z ogólnymi zasadami bezpieczeństwa dla aparatury sterowniczej (normy serii IEC/EN 60947).

Zastosowanie

Przycisk XB6EDW3B1P sprawdzi się wszędzie tam, gdzie potrzebny jest czytelny, podświetlany przycisk sterujący montowany w otworze 16 mm. Dzięki zintegrowanemu LED i zestyku NO nadaje się do wielu scenariuszy automatyki i sygnalizacji.

• Sterowanie maszynami – impuls rozruchowy/stop dla styczników lub przekaźników w szafach sterowniczych.
• Sygnalizacja potwierdzenia – podświetlenie LED wskazuje gotowość urządzenia lub akceptację operacji.
• Panel operatorski w automatyce budynkowej – przycisk do wywołania windy, otwarcia bramy lub ręcznego przejęcia sterowania.
• Interfejs HMI w systemach PLC – wejście dyskretne sygnalizujące interwencję operatora.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest bezpieczny. Przycisk przeznaczony jest do mocowania w panelu o grubości do ok. 2 mm, poprzez otwór montażowy 16 mm. Połączenia wykonuj przy użyciu złącz Faston 2,8 x 0,5 mm lub lutując przewody (maks. przekrój 0,75 mm²). Moment dokręcania elementów mocujących – stosuj się do zaleceń producenta w oryginalnej dokumentacji. Po zakończeniu montażu sprawdź poprawność działania styku i podświetlenia przy włączonym napięciu.

FAQ

• Czy podświetlenie LED działa przy napięciu 24V DC i AC? Zintegrowany LED jest przystosowany do napięcia 24V, zarówno stałego (DC) jak i przemiennego (AC) – sprawdź polaryzację przy DC; przy AC polaryzacja nie ma znaczenia.
• Jaki stopień ochrony IP ma ten przycisk? Producent nie podaje stopnia ochrony dla tego konkretnego modelu. Standardowo przyciski montowane w panelu uzyskują ochronę od frontu co najmniej IP40 pod warunkiem poprawnego uszczelnienia obudowy – zalecamy konsultację z dokumentacją techniczną Schneider Electric.
• Jakie jest napięcie i prąd znamionowe zestyków? W dostępnych danych nie podano wartości znamionowych styków. Styki pozłacane są zalecane do obwodów niskonapięciowych i niskoprądowych (np. sygnały PLC). Do zastosowań o wyższym obciążeniu dobierz odpowiedni stycznik lub przekaźnik pośredniczący.
