Przycisk podświetlany do testu N/O 24V pomarańczowy | 9001SKT35LYA31 Schneider Electric

Opis i Kluczowe Cechy

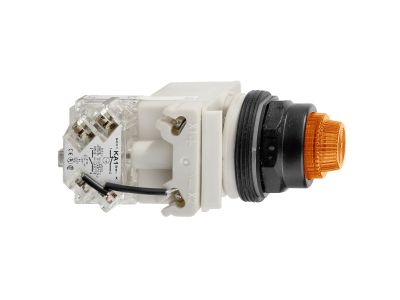

Przycisk podświetlany do testu 9001SKT35LYA31 firmy Schneider Electric (seria Square D) to element sterowniczy z jednym stykiem normalnie otwartym (N/O) i wbudowanym podświetleniem LED w kolorze pomarańczowym, przystosowanym do napięcia 24 V AC/DC. Dzięki funkcji testowej umożliwia szybkie sprawdzenie działania obwodu, a wyraźna dioda LED zwiększa bezpieczeństwo i czytelność sygnalizacji.

• Styk normalnie otwarty (N/O): Zapewnia chwilowe załączenie obwodu po naciśnięciu – idealne do impulsowego sterowania przekaźników, styczników lub PLC.
• Podświetlenie LED 24 V AC/DC: Pomarańczowa dioda zasilana napięciem 24 V – wyraźna sygnalizacja stanu urządzenia, ułatwia obsługę w warunkach słabego oświetlenia.
• Funkcja testowa: Dedykowana do okresowej kontroli układów alarmowych, sygnalizacyjnych lub bezpieczeństwa – umożliwia szybką weryfikację gotowości systemu.
• Kompaktowa konstrukcja przemysłowa: Wykonana w trwałej obudowie, odporna na częste użycie – przeznaczona do paneli sterowniczych w maszynach i instalacjach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla aparatury sterowniczej i sygnalizacyjnej, posiada oznaczenie CE. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa oraz wytrzymałości mechanicznej i elektrycznej.

Zastosowanie

Przycisk 9001SKT35LYA31 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest chwilowe załączenie obwodu z wyraźną wizualną informacją zwrotną. Sprawdza się w układach sterowania, sygnalizacji i testowania.

• Testowanie sprawności sygnalizatorów, świateł ostrzegawczych lub alarmów – przycisk do testu.
• Impulsowe sterowanie stycznikami, przekaźnikami oraz wejściami PLC w szafach sterowniczych.
• Panele operatorskie maszyn i urządzeń produkcyjnych – jako przycisk startu lub potwierdzenia funkcji.
• Automatyka budynkowa – przywoływanie wind, otwieranie bram, sygnalizacja przywołania.

Wskazówki Montażowe

Montaż i podłączenie przycisku mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu w panelu – należy wykonać otwór montażowy zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego prądu obciążenia (nie podano wartości – należy kierować się danymi technicznymi obwodu). Dokręcać zaciski momentem podanym w instrukcji, aby zapewnić pewne połączenie.

FAQ

• Czy przycisk jest podświetlany na stałe? Podświetlenie LED 24 V AC/DC w kolorze pomarańczowym świeci po przyłożeniu napięcia – może być wykorzystane jako sygnalizacja ciągła lub zależna od stanu obwodu.
• Jaki jest typ styku? Styk jest zwierny (normalnie otwarty, N/O) – po naciśnięciu przycisku zwiera obwód, po zwolnieniu wraca do stanu rozwartego.
• Czy można użyć przycisku w obwodach 230 V? Podświetlenie jest przewidziane wyłącznie na napięcie 24 V. Styk może być używany w obwodach o napięciu i prądzie zgodnym z danymi katalogowymi producenta – dla konkretnych wartości należy sprawdzić kartę katalogową.
