Przycisk podświetlany czerwony kryty ryglowany DEL24V 1NO | XB6EDF4B1P Schneider Electric

Opis i Kluczowe Cechy

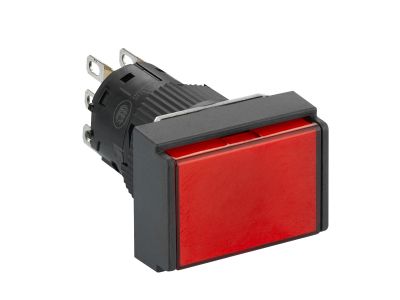

Przycisk podświetlany czerwony kryty ryglowany DEL24V 1NO (symbol XB6EDF4B1P) to element sterowniczy przeznaczony do montażu na szynie DIN. Kluczową cechą jest funkcja ryglowana (bistabilna) – po naciśnięciu przycisk blokuje się w pozycji wciśniętej, co umożliwia stałe załączenie obwodu bez konieczności trzymania wciśniętego przycisku. Podświetlenie LED w kolorze czerwonym, zasilane napięciem 24 V DC, zapewnia wyraźną sygnalizację stanu włączenia. Wyposażony w jeden styk normalnie otwarty (1NO) do sterowania obwodami pomocniczymi.

• Styk 1NO (normalnie otwarty): Umożliwia załączanie obwodu sterowania przy każdym wciśnięciu przycisku, idealny do przekazywania sygnałów do styczników, przekaźników lub PLC.
• Podświetlenie LED czerwony, 24 V DC: Wyraźna sygnalizacja stanu załączenia – ułatwia lokalizację przycisku i odczyt jego stanu nawet przy słabym oświetleniu panelu.
• Funkcja ryglowana (bistabilna): Przycisk pozostaje wciśnięty po naciśnięciu, a do powrotu wymaga ponownego naciśnięcia – idealny do zastosowań wymagających pamięci stanu, np. blokady rozruchu lub stałego załączenia obwodu.
• Zabudowa modułowa: Przystosowana do montażu na szynie DIN TH35, co ułatwia instalację w rozdzielnicach i szafach sterowniczych.
• Konstrukcja kryta: Chroni elementy wewnętrzne przed przypadkowym dotknięciem – zwiększa bezpieczeństwo użytkowania i trwałość w trudnych warunkach.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie z wymaganiami stawianymi aparaturze modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Przycisk ryglowany czerwony podświetlany znajduje zastosowanie w układach sterowania i automatyki budynkowej, gdzie wymagane jest załączanie/wyłączanie obwodów z pamięcią stanu oraz wyraźna sygnalizacja optyczna.

• Sterowanie oświetleniem – stałe załączenie obwodu oświetleniowego z możliwością wyłączenia przez ponowne naciśnięcie.
• Sygnalizacja alarmowa – przycisk ryglowany do aktywacji sygnału ostrzegawczego (np. syreny) z pamięcią stanu wciśnięcia.
• Wydawanie impulsów do styczników, przekaźników lub wejść PLC – realizacja funkcji START/STOP z blokadą stanu.
• Blokady bezpieczeństwa w maszynach i urządzeniach – wymuszenie stałego załączenia obwodu sterowania przed rozpoczęciem cyklu pracy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Przycisk przeznaczony jest do montażu na szynie DIN TH35. Przewody należy podłączać zgodnie ze schematem elektrycznym producenta, stosując odpowiednie końcówki i przekroje dopasowane do obciążenia. Momenty dokręcania śrub zacisków oraz wymagane narzędzia – zgodnie z dokumentacją techniczną dostarczoną z produktem. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i izolacji.

FAQ

• Czy podświetlenie wymaga zewnętrznego zasilania? Tak, wbudowana dioda LED wymaga zasilania napięciem stałym 24 V DC. Należy podłączyć przewody zasilające do odpowiednich zacisków (zazwyczaj osobny obwód).
• Czy przycisk jest monostabilny czy bistabilny? Jest to przycisk ryglowany – bistabilny. Po naciśnięciu blokuje się w pozycji wciśniętej i pozostaje w niej do momentu ponownego naciśnięcia (przełączenie stanu).
• Jaki jest stopień ochrony tego przycisku? Standardowa aparatura modułowa montowana w rozdzielnicach posiada stopień ochrony IP20. Dla konkretnych warunków środowiskowych (np. wilgoć, pył) zaleca się sprawdzenie dedykowanej dokumentacji technicznej produktu.
