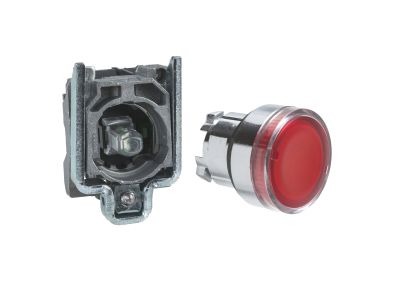

Przycisk podświetlany czerwony Fi-22mm z samopowrotem LED 24V NO | XB4BW34B1 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy podświetlany Schneider Electric z serii Harmony XB4, oznaczony symbolem XB4BW34B1, to kompletny element sterujący z czerwoną soczewką i zintegrowanym źródłem światła LED 24V. Wyposażony w styk 1NO o działaniu wolnym (samopowrotny), przystosowany do montażu w otworze o średnicy 22 mm. Dzięki wytrzymałemu kołnierzowi z zamaku oraz zaciskom śrubowym zapewnia niezawodne połączenie w warunkach przemysłowych.

• Napięcie zasilania LED 24 V: Bezpieczne, niskonapięciowe podświetlenie sygnalizujące stan załączenia przycisku, kompatybilne z typowymi układami sterowania (PLC, przekaźniki).
• Styk 1NO (normalnie otwarty): Służy do wysyłania impulsu sterującego – idealny do załączania styczników, przekaźników lub sygnalizacji.
• Działanie wolne styków: Zapewnia wyraźne przełączanie bez zbędnych drgań, zwiększając niezawodność w aplikacjach wymagających precyzyjnego sygnału.
• Zaciski śrubowe: Umożliwiają podłączenie przewodów o przekroju do 2×1,5 mm² z końcówką kablową lub do 2,5 mm² bez końcówki, zgodnie z EN/IEC 60947-1.
• Kołnierz z zamaku: Wytrzymały mechanicznie, odporny na korozję materiał gwarantujący długotrwałą pracę w trudnych warunkach.

Zgodność z Normami

Przycisk spełnia wymagania normy EN/IEC 60947-1 w zakresie przyłączy elektrycznych. Produkt posiada oznakowanie CE i jest zgodny z odpowiednimi dyrektywami europejskimi. Wykonany zgodnie ze standardami serii Harmony XB4.

Zastosowanie

Przycisk podświetlany XB4BW34B1 znajduje zastosowanie w układach sterowania maszyn, panelach operatorskich oraz automatyce budynkowej. Dzięki podświetleniu LED i samopowrotnemu stykowi NO idealnie nadaje się do:

• Wysyłania impulsów załączających do styczników i przekaźników.
• Sygnalizowania stanu pracy urządzenia (podświetlenie informuje o gotowości).
• Sterowania prostymi procesami w rozdzielniach i szafach sterowniczych.
• Jako przycisk start/stop w aplikacjach wymagających wizualnego potwierdzenia.

Wskazówki Montażowe

Montaż i podłączenie przycisku powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm (panel o grubości do 5 mm). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać stosownie do prądu obwodu sterowniczego.

FAQ

• Czy przycisk posiada wbudowane podświetlenie LED? Tak, zintegrowana dioda LED zasilana napięciem 24 V zapewnia wyraźną sygnalizację wizualną.
• Jaki jest stopień ochrony tego przycisku? Producent nie podaje informacji o stopniu ochrony – w typowych zastosowaniach montowany jest w suchych pomieszczeniach wewnątrz szaf sterowniczych.
• Jak działa styk tego przycisku? Styk 1NO (normalnie otwarty) działa w trybie wolnym – po naciśnięciu zwierany jest na czas przytrzymania, a po zwolnieniu wraca automatycznie do stanu rozwartego.
