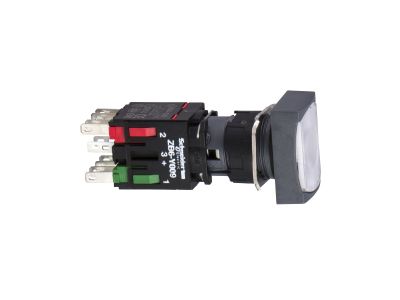

Przycisk podświetlany biały Fi-16mm płaski prostokątny LED 12-24VACDC 1NO+1NC | XB6DF1B5B Schneider Electric

Opis i Kluczowe Cechy

Przycisk podświetlany Schneider Electric Harmony XB6 (symbol XB6DF1B5B) to kompletny element sterowniczy zintegrowany z diodą LED. Wyposażony w konfigurację styków 1NO+1NC o działaniu wolnym oraz wbudowane źródło światła LED przystosowane do napięcia 12–24 V AC/DC. Dzięki średnicy montażowej 16 mm i płaskiej, prostokątnej obudowie w kolorze białym sprawdza się w aplikacjach wymagających czytelnej sygnalizacji i intuicyjnego sterowania.

• Styki 1NO+1NC (działanie wolne): umożliwiają jednoczesne załączanie i rozłączanie dwóch obwodów – idealne do sygnalizacji stanu pracy lub przełączania trybów bez dodatkowych przekaźników.
• Zintegrowany LED 12–24 V AC/DC: eliminuje konieczność osobnego montażu lampki kontrolnej; dioda świeci w pełnym zakresie napięcia, co zwiększa bezpieczeństwo obsługi i ułatwia identyfikację stanu urządzenia.
• Średnica montażowa 16 mm: standardowy wymiar otworu w panelu – łatwa instalacja w istniejących obudowach i pulpitach.
• Kompletny przycisk podświetlany: gotowy do zabudowy, bez konieczności doboru oddzielnych modułów LED czy styków.
• Mechanizm push-push: każde wciśnięcie zmienia stan styku – wygodne w aplikacjach, gdzie potrzeba przełączania bez potrzeby przytrzymywania (np. włączanie/wyłączanie oświetlenia lokalnego).

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa elektrycznego i mechanicznym dla elementów sterowniczych w przemyśle i automatyce budynkowej. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przycisk XB6DF1B5B znajduje zastosowanie wszędzie tam, gdzie potrzeba niezawodnego sterowania i sygnalizacji w ograniczonej przestrzeni panelu. Sprawdza się w maszynach, szafach sterowniczych oraz instalacjach automatyki.

• Sterowanie załączaniem/wyłączaniem odbiorników (np. oświetlenie, wentylacja) z sygnalizacją LED stanu pracy.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC – styki NO/NC umożliwiają realizację zarówno załączenia, jak i sygnalizacji zwrotnej.
• Element paneli operatorskich w małych maszynach i urządzeniach – płaska konstrukcja nie wystaje poza obrys.
• Automatyka budynkowa – przyciski w tablicach sterowniczych systemów HVAC lub oświetlenia awaryjnego.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przycisk przeznaczony jest do zabudowy w otworze o średnicy 16 mm w panelu o grubości zgodnej z dokumentacją producenta. Połączenia elektryczne wykonać przewodami o przekroju dostosowanym do prądu obciążenia styków (zalecane 0,5–1,5 mm²). Moment dokręcania zacisków należy sprawdzić w karcie katalogowej – nie dokręcać na siłę.

FAQ

• Czy dioda LED wymaga zewnętrznego rezystora? Nie – LED jest zintegrowany i przystosowany do napięcia 12–24 V AC/DC, nie wymaga dodatkowych elementów.
• Jaki stopień ochrony ma ten przycisk? Producent nie podaje konkretnej wartości IP. W typowych warunkach zabudowy w puszcze lub szafie sterowniczej przycisk zapewnia ochronę przed przypadkowym dotknięciem części czynnych (IP20).
• Czy styk działa jako chwilowy, czy podtrzymujący? Mechanizm push-push oznacza, że każde wciśnięcie zmienia stan styku (przełączanie). Po ponownym wciśnięciu styk wraca do stanu wyjściowego – jest to tryb bistabilny (podtrzymujący).
